DWARF III / DWARF 3 Halter mit Stabilisierung für Arca Swiss und Manfrotto 501 / Mount with Stabilization for Arca-Swiss and Manfrotto 501

Video: https://youtu.be/Nv9mfM5QUek?si=wNVxR1b7vz802pq2

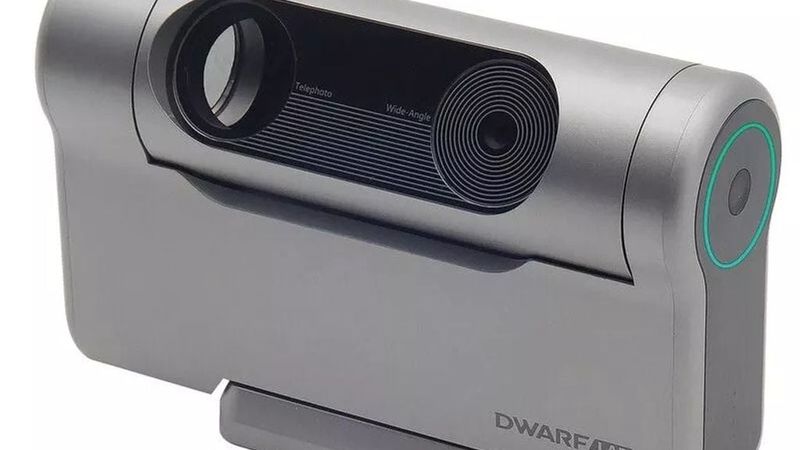

DWARF 3

jeder von euch kennt das problem der wackeligen AQ achse die einem,besonders bei wind,die aufnahmen versaut.

hier möchte ich meinen eigenbau vorstellen...

zur stabilisierung hab ich einen bügel entworfen der,mittels zweier kugellager am oberen ende und einer drehbaren klemmhalterung am unteren ende,die rotationsachse stützt.der fuss auf dem das ganze ruht ist zwei mal vertreten um die gängigsten systeme von schnellwechselplatten zu unterstützen. (arca swiss/manfrotto)

zur fertigstellung benötigt ihr lediglich eine rändelschraube oder flügelschraube M4x20,sekundenkleber,zwei kugellager 15x10x4 oder ein kugellager 15x10x8 (angaben in mm),die in den oberen teil des bügels gepresst werden und etwas servoklebeband um den aufsatz -- nach gewissenhafter justierung -- auf dem teleskop zu sichern.

viel spass euer Ralle

You are all familiar with the problem of the shaky AQ axis, which ruins your shots—especially in windy conditions.

Here, I’d like to introduce my DIY solution...

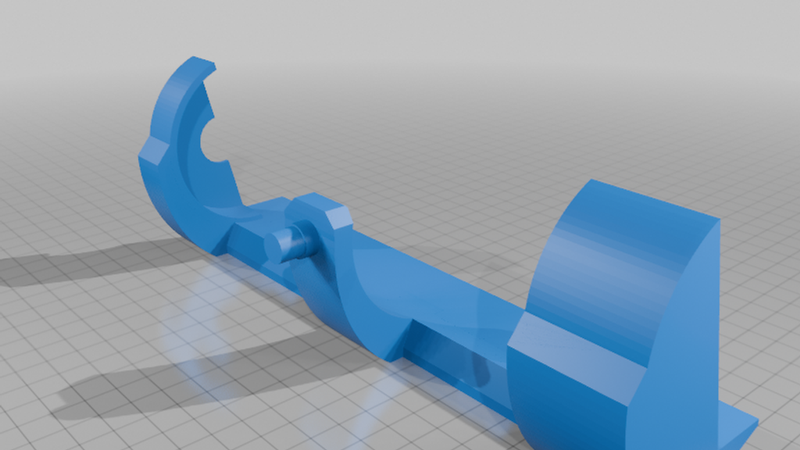

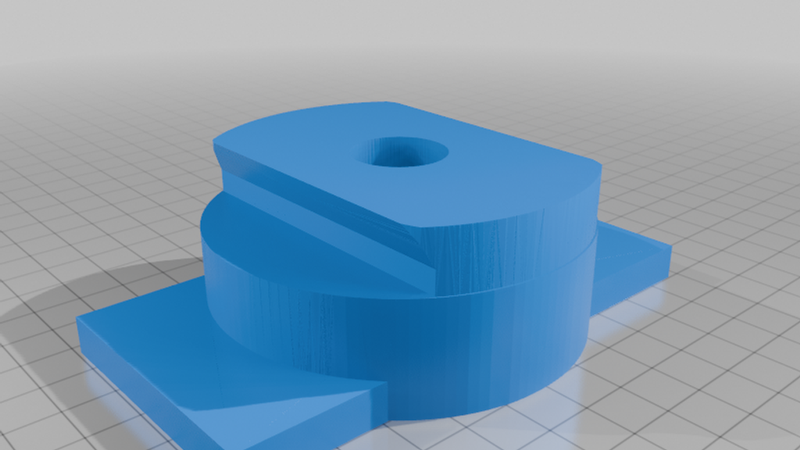

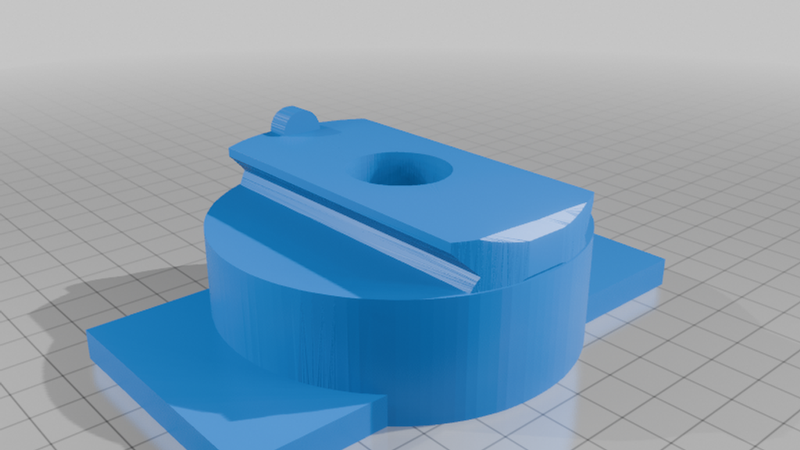

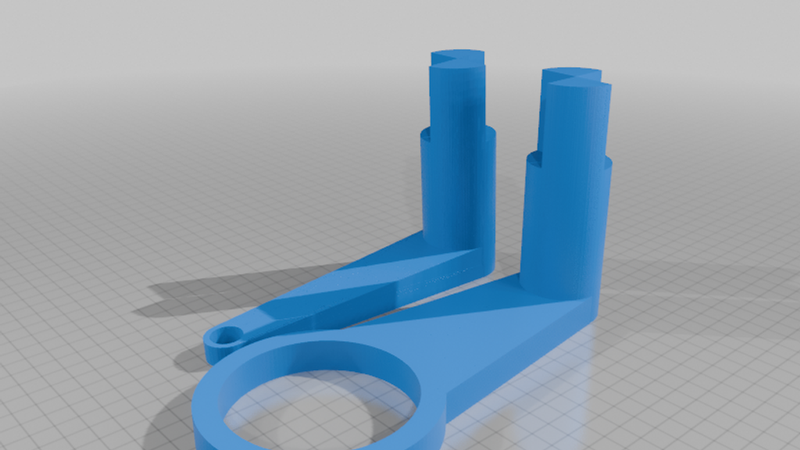

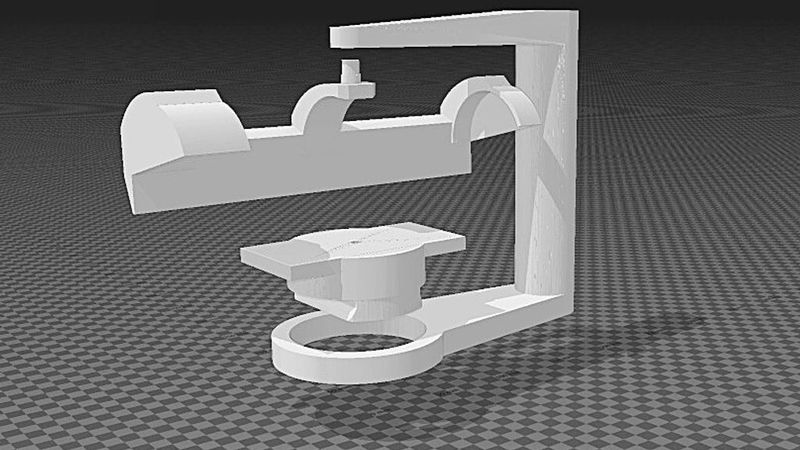

To provide stability, I designed a bracket that supports the axis of rotation using two ball bearings at the top and a rotatable clamp mount at the bottom. The base plate comes in two versions to accommodate the most common quick-release systems (Arca-Swiss and Manfrotto).

To assemble it, you simply need an M4x20 knurled screw or wing screw,glue, two 15x10x4 ball bearings (or one 15x10x8 bearing) to press into the top of the bracket, and some servo tape to secure the mount to the telescope -- after careful adjustment --.

Have fun! Best, Ralle
