Custom Case / Enclosure for XH-M305 (XH-A305) 2.1 Bluetooth Amplifier Board

This is a custom-designed, 3D-printable enclosure for the popular XH-M305 (XH-A305) 2.1-channel audio amplifier board powered by two TPA3116D2 chips.

The case is designed to be compact, functional, and well-ventilated to keep the amplifier cool during high-load bass sessions. It perfectly fits all the onboard components, including the three adjustment knobs, Bluetooth antenna, power jacks, and speaker terminals.

Features of this design:

Perfect Fit: Tailored specifically for the XH-M305 layout.

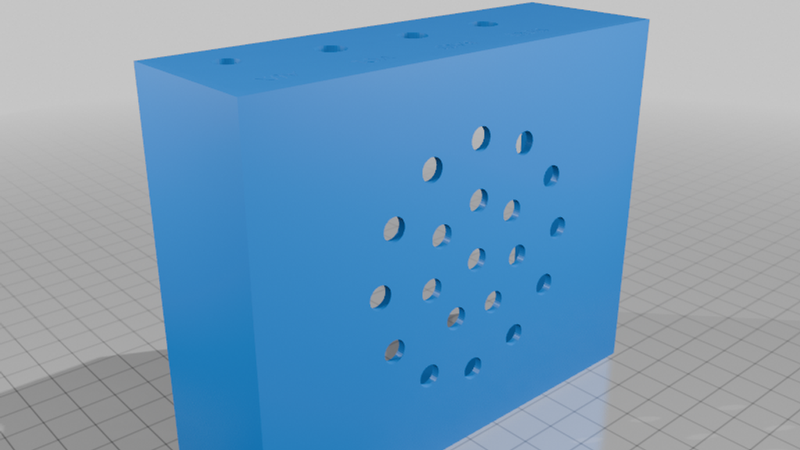

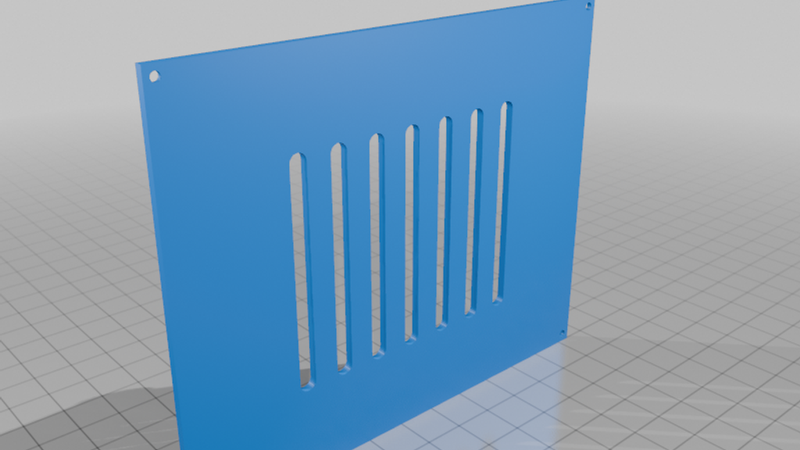

Great Cooling: Includes ventilation slots to prevent the TPA3116D2 chips from overheating.

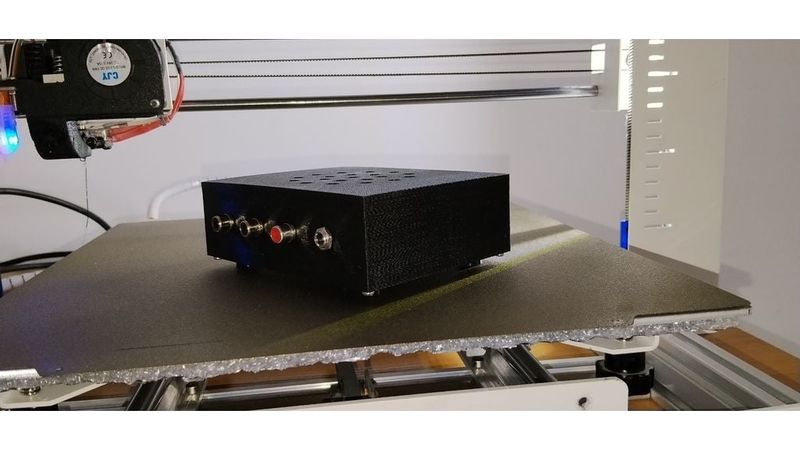

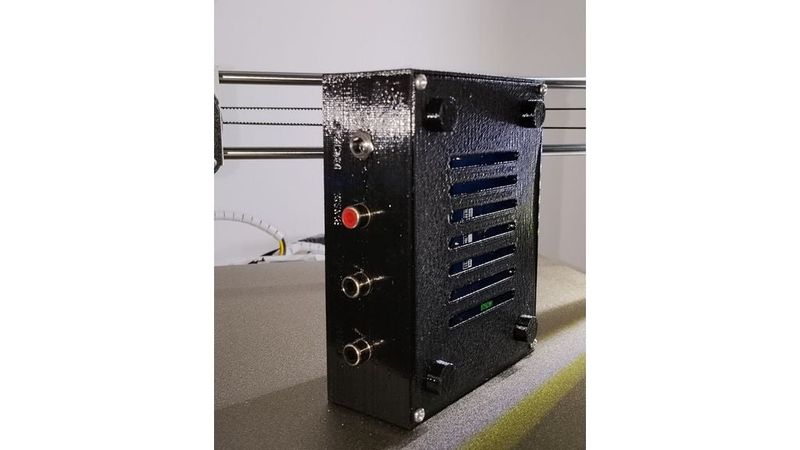

Easy Assembly: Accessible holes for power input, AUX jack, and speaker screw terminals.

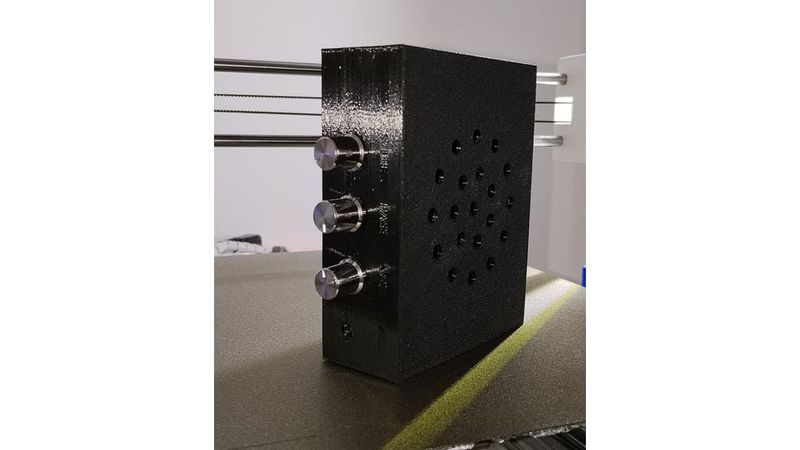

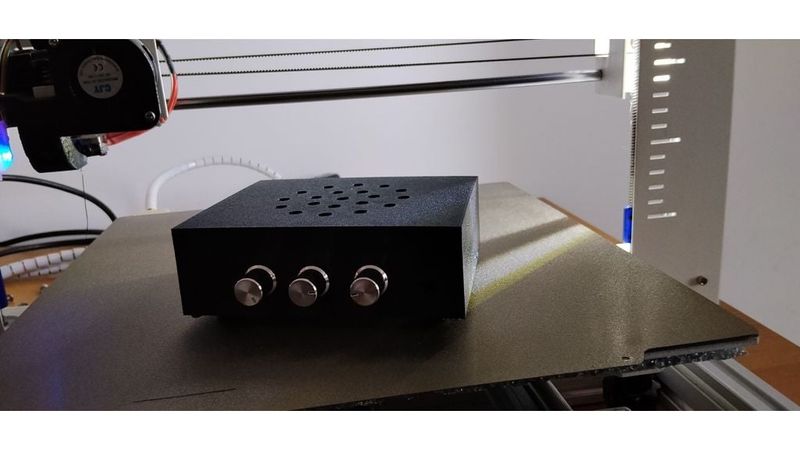

Knob Clearance: Precise cutouts for the volume, bass, and treble potentiometers.

Print Settings (What worked for me):

Material: PETG (PETG is recommended if your amp runs hot at 24V).

Infill: 20% is more than enough.

Supports: No supports needed (orient the flat side to the bed) .

Layer Height: 0.2 mm.

Feel free to tip, post your makes, and let me know if you need any adjustments in the comments!

Описание:

Это кастомный корпус для популярной платы 2.1-канального усилителя XH-M305 (XH-A305) на базе двух микросхем TPA3116D2 с Bluetooth.Корпус получился компактным и функциональным. Я предусмотрел вентиляционные отверстия, чтобы плата не перегревалась при высокой нагрузке и мощном басе. Все разъемы (питание, AUX, клеммы для колонок) и три регулятора громкости идеально встают на свои места.

Особенности модели:

Точная подгонка под размеры и компоненты платы XH-M305.

Хорошая вентиляция для охлаждения радиаторов.

Удобный доступ к винтовым клеммам для подключения проводов.

Настройки печати:

Пластик: PETG (PETG лучше, если планируете гонять усилитель на полную мощность от 24В).

Заполнение: 20%.

Поддержки: Не требуются.

Буду рад вашим лайкам и фотографиям готовых корпусов (Makes)!
