Bike Battery 13S5P 48V

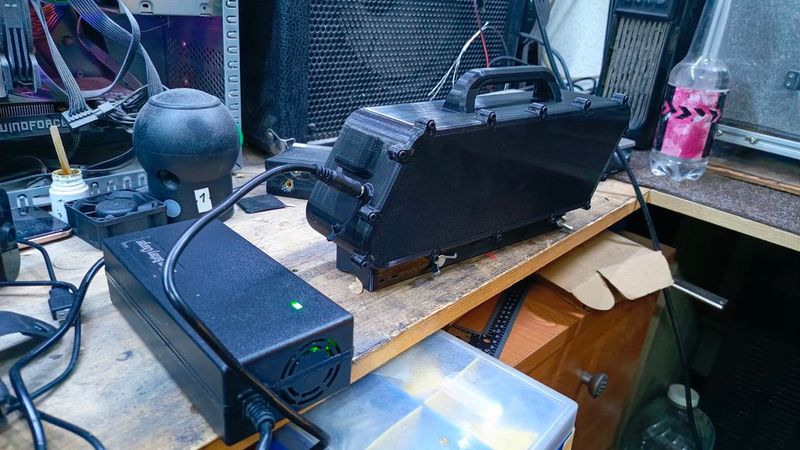

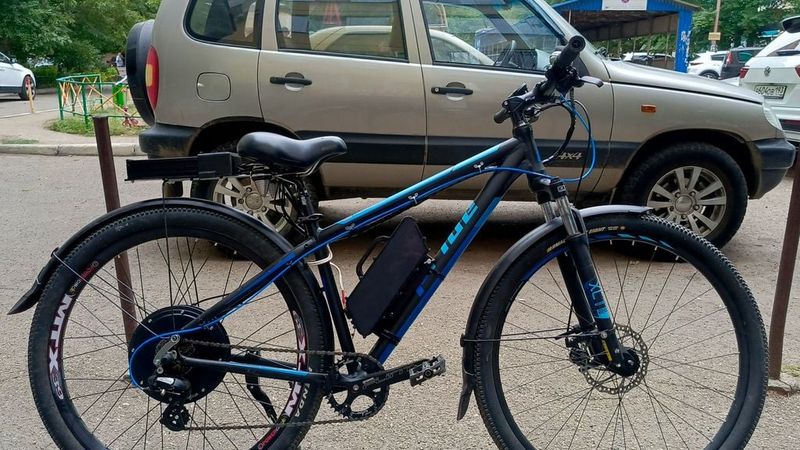

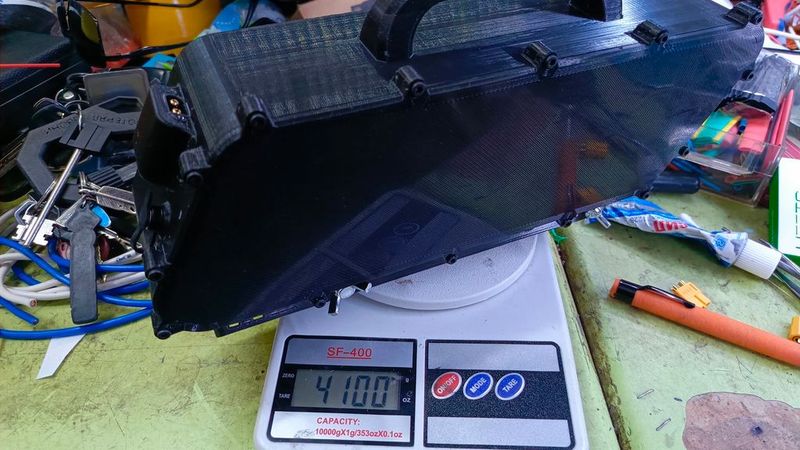

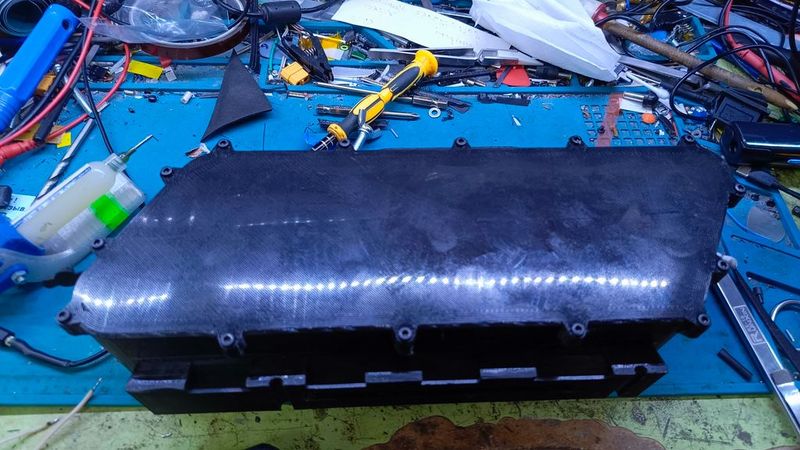

The design is compact, reasonably lightweight, and convenient for quick mounting and removal from the bike.

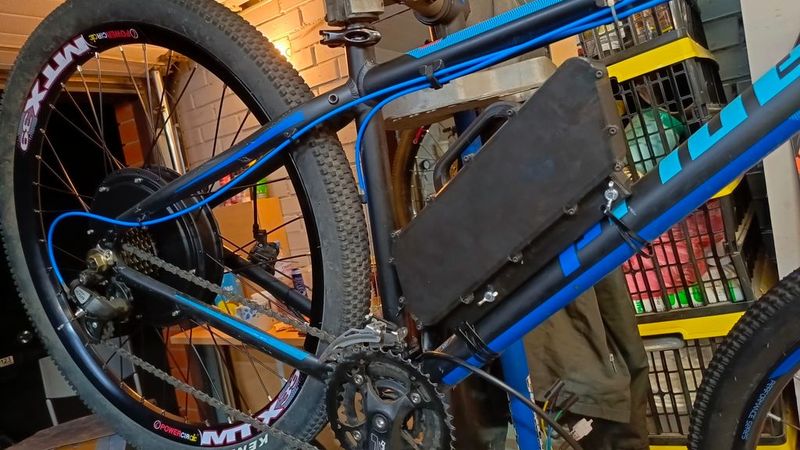

It mounts to the bike frame at the standard water bottle location, secured by two screws and additionally held firmly in place by three heavy-duty zip ties.

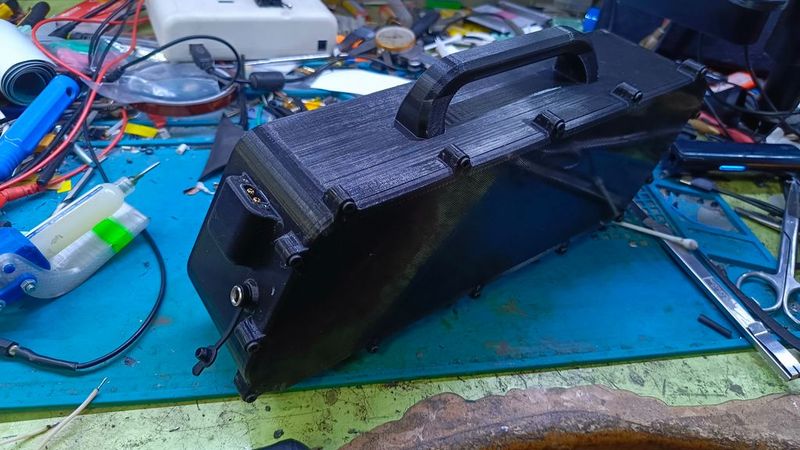

The battery features a convenient carrying handle that also allows an anti-theft cable to be threaded through it and the frame.

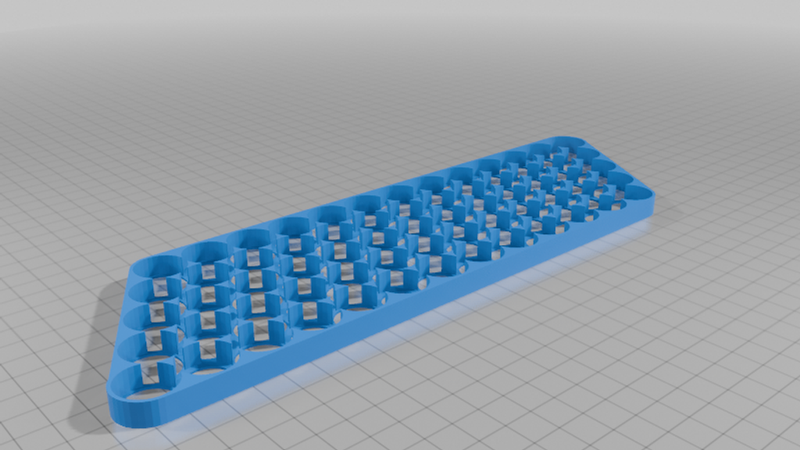

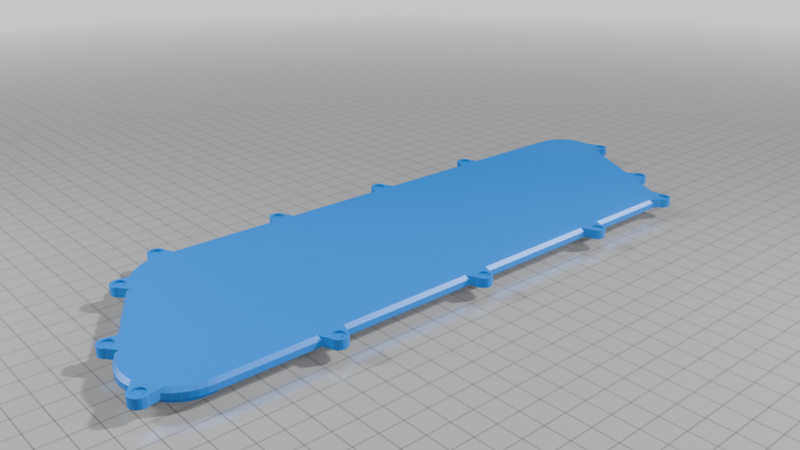

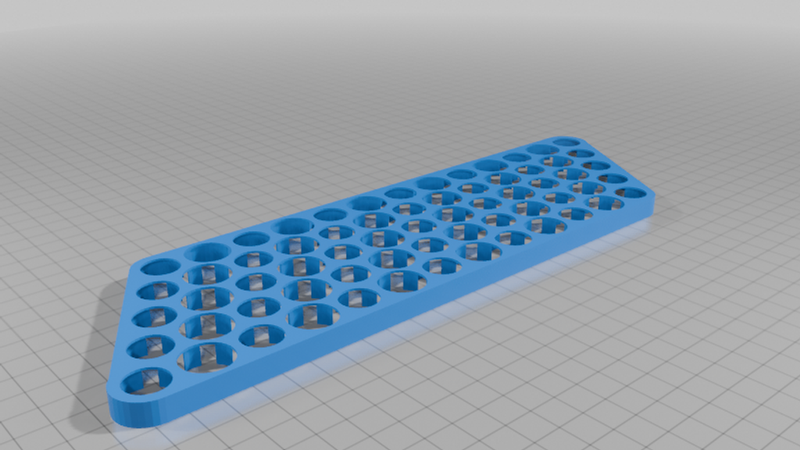

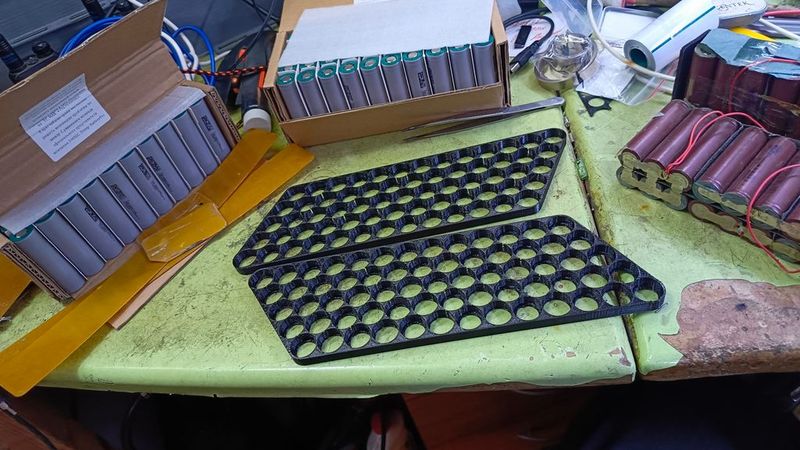

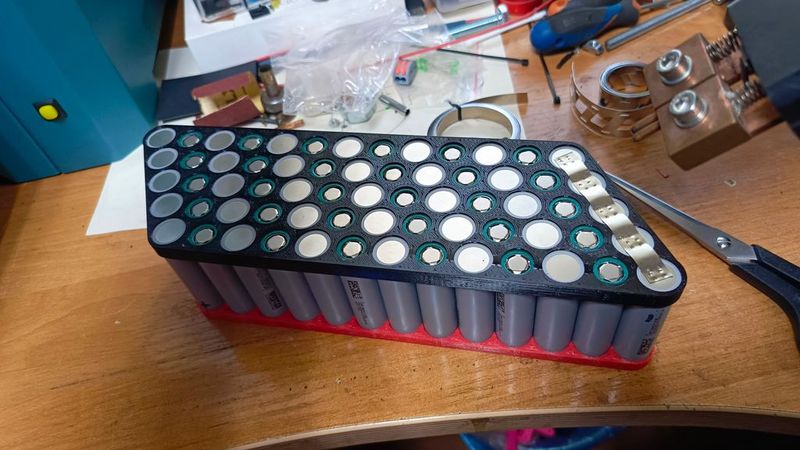

To assemble this battery, print the cell holders using ABS filament.

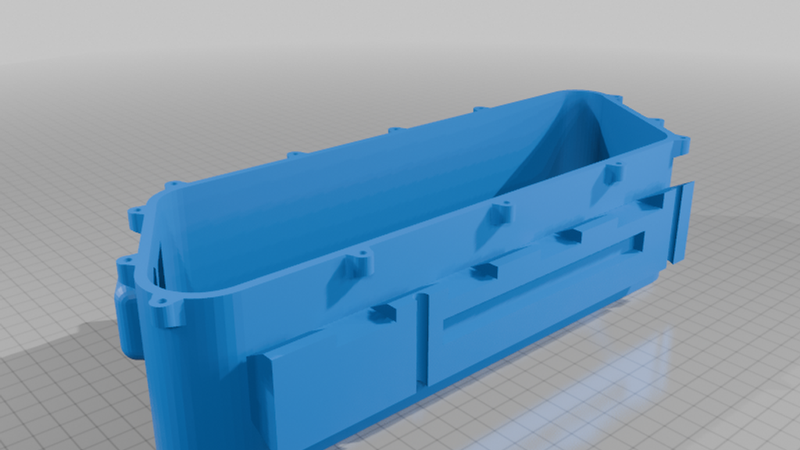

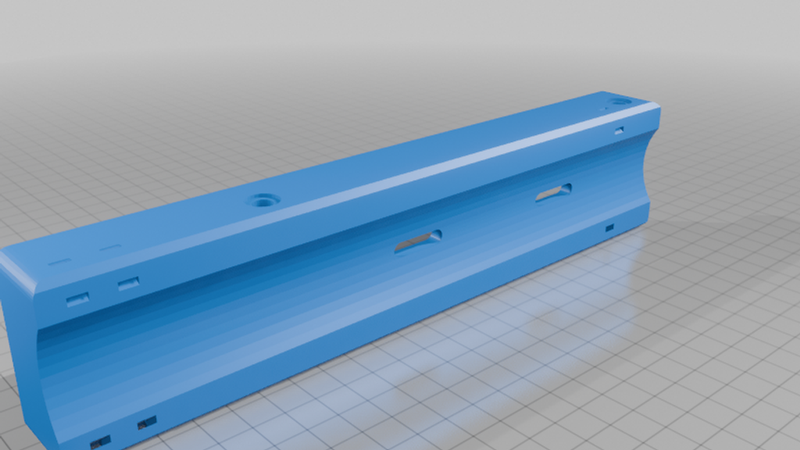

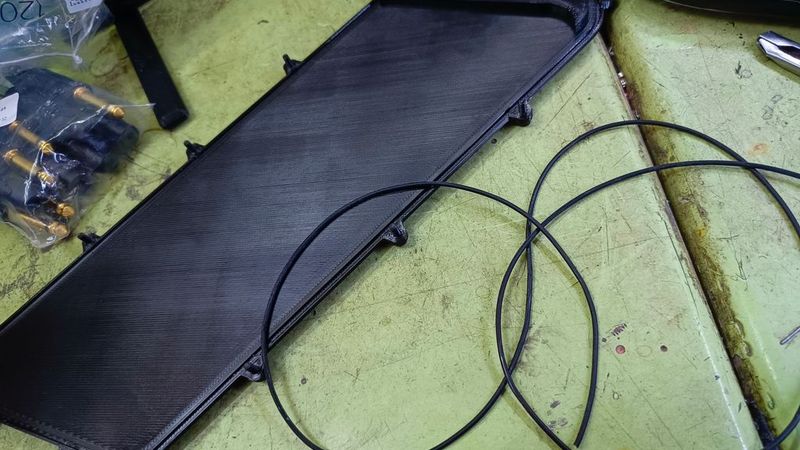

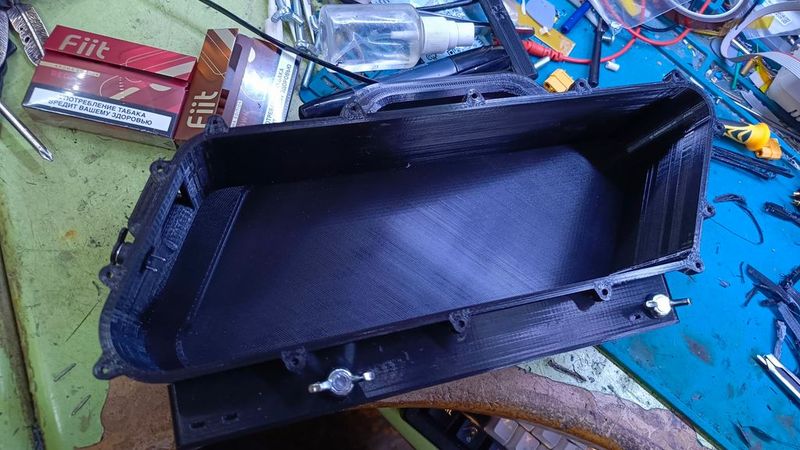

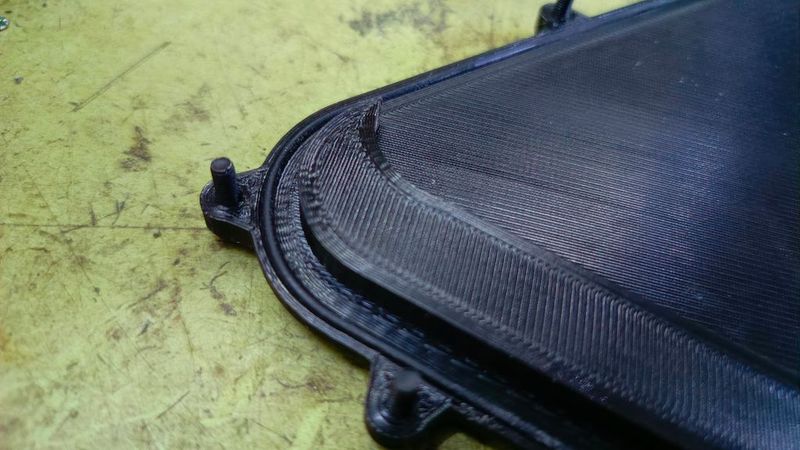

Print the remaining parts using PET-G.

Infill: 100%

Assembly requires:

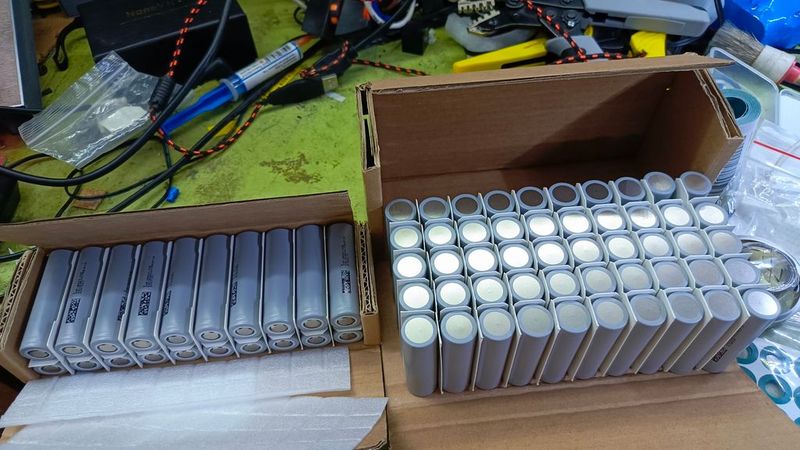

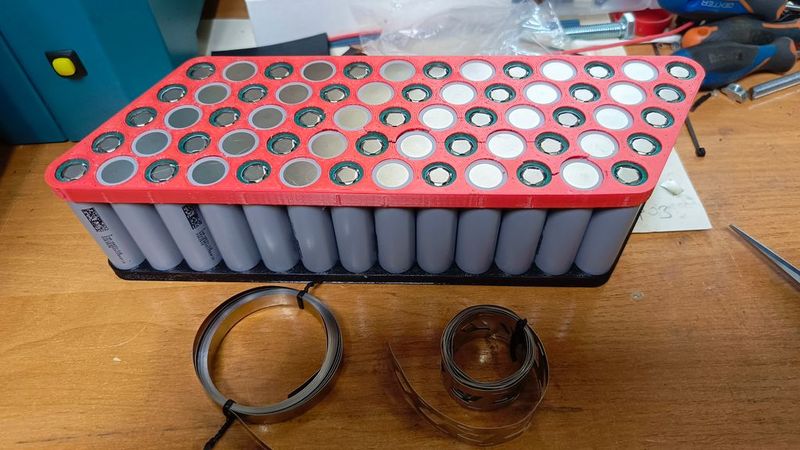

65 x 18650 battery cells

13 x M3 screws and nuts

2 x M6x50 wing screws

2 x M6 nuts

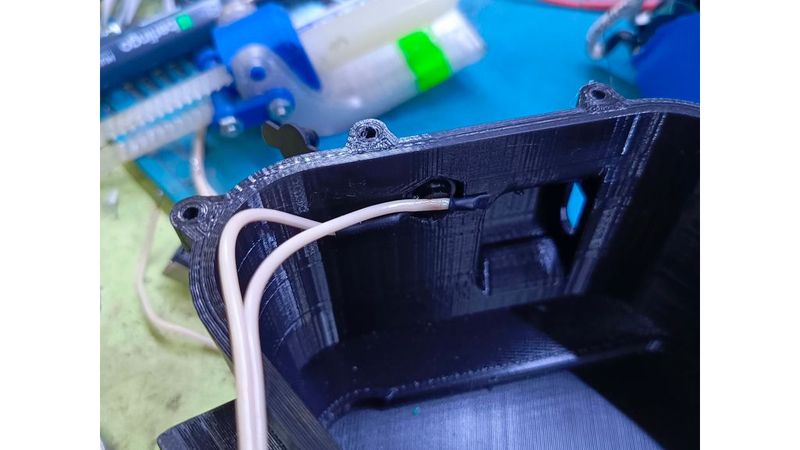

1 x sealed 5.5x2mm charging port (or any other type compatible with your charger)

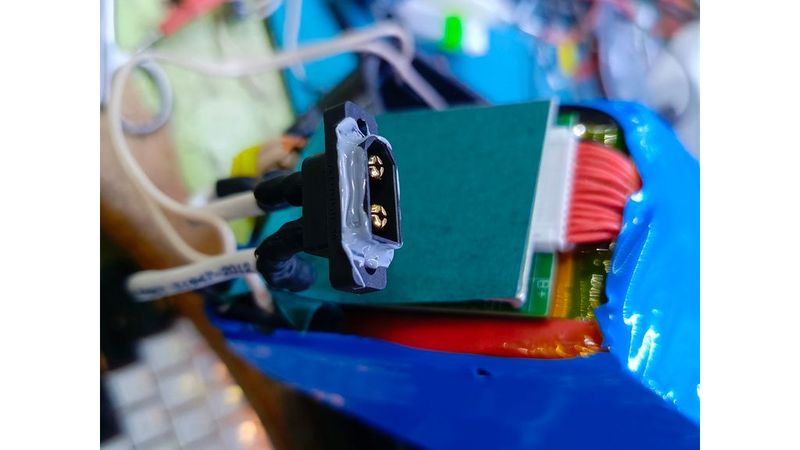

1 x XT60 connector with screw mounting (as shown in the photo)

4mm² gauge wire for the controller connection

0.5mm² (or larger) gauge wire for the charging port

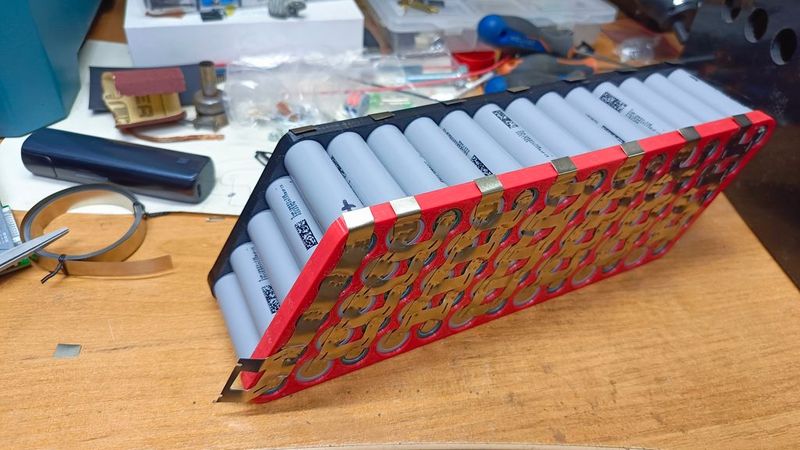

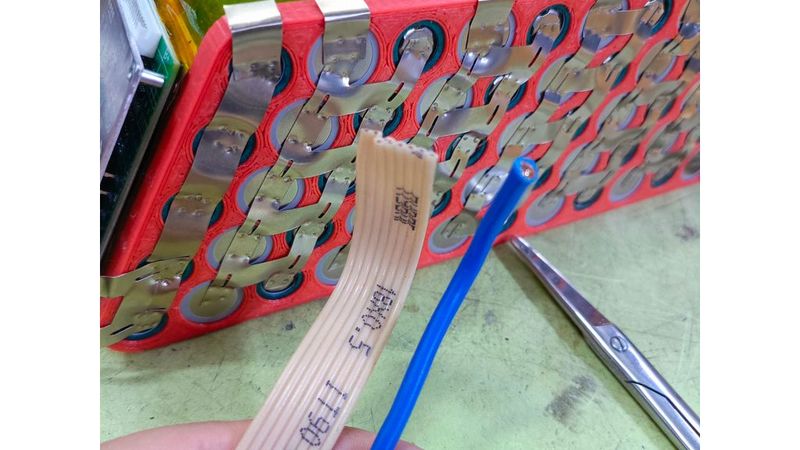

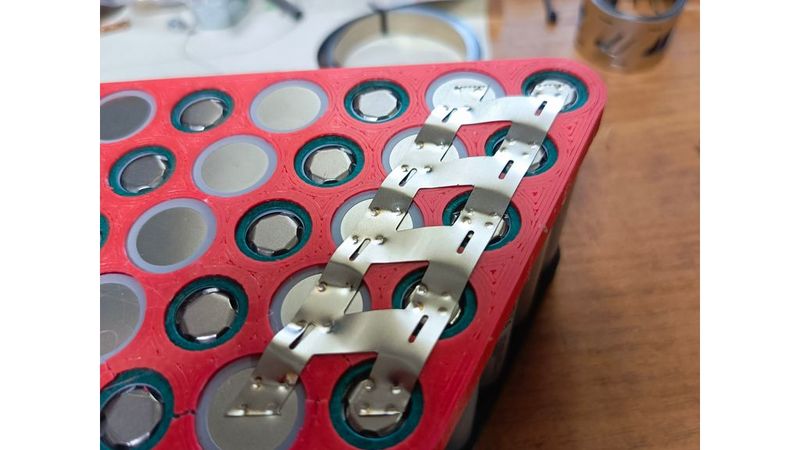

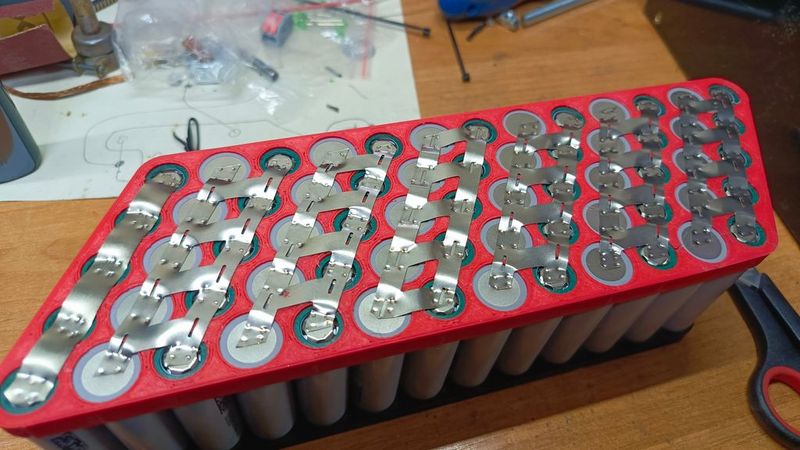

Nickel strip (both angled and straight types)

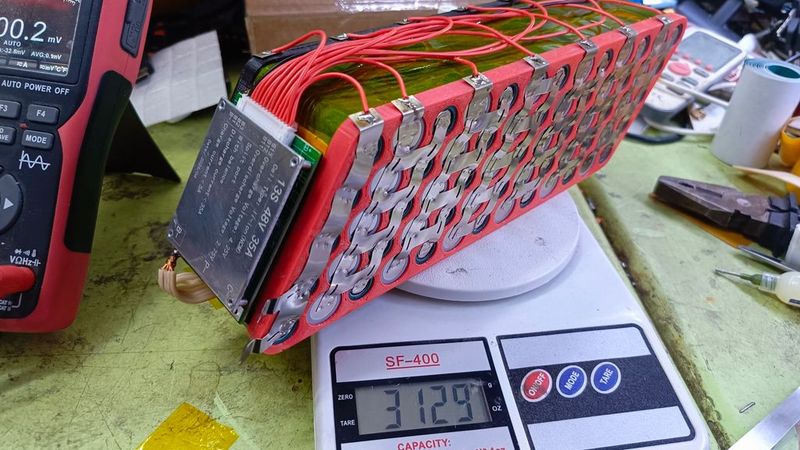

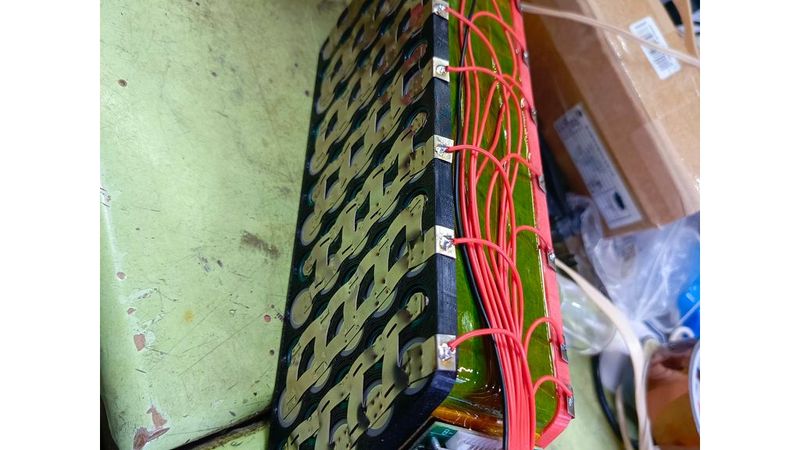

13S BMS (as shown in the photo) or any other BMS for the same number of series cells that fits within the housing dimensions, accounting for the wiring space

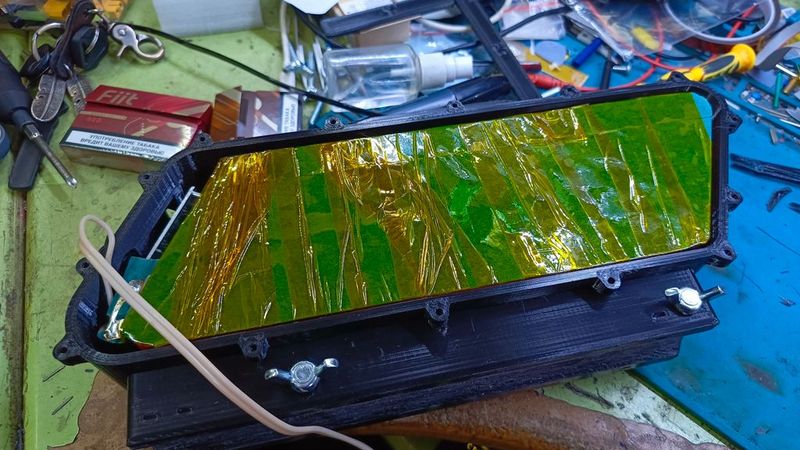

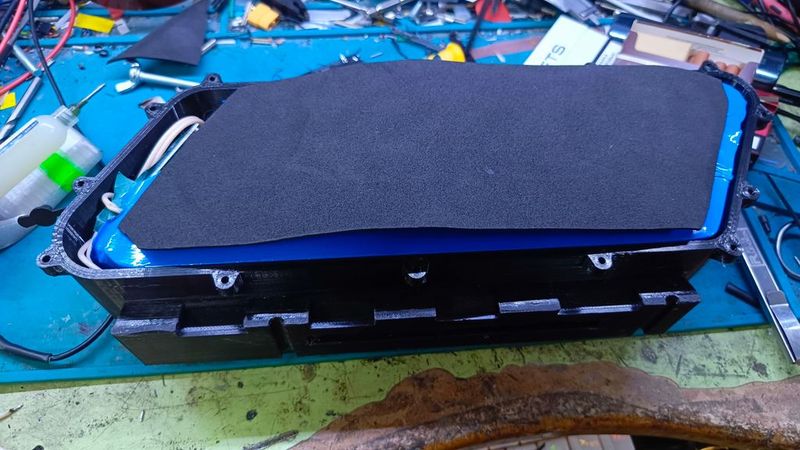

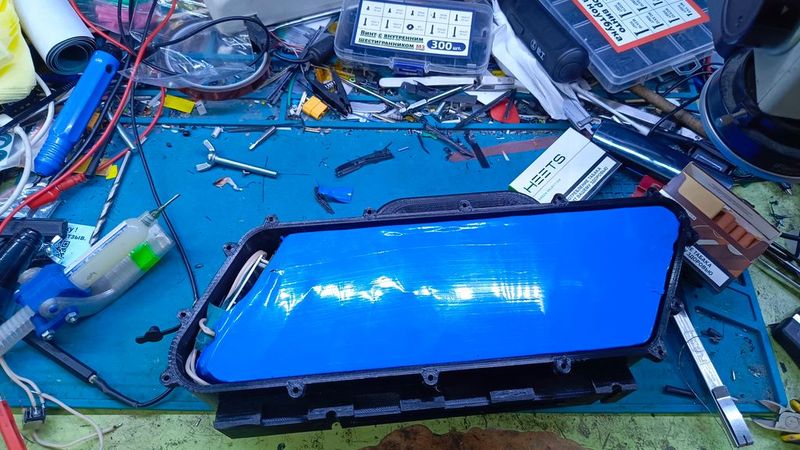

Insulating tape (both individual cell wraps and roll-type tape for the housing) and Kapton tape for general insulation

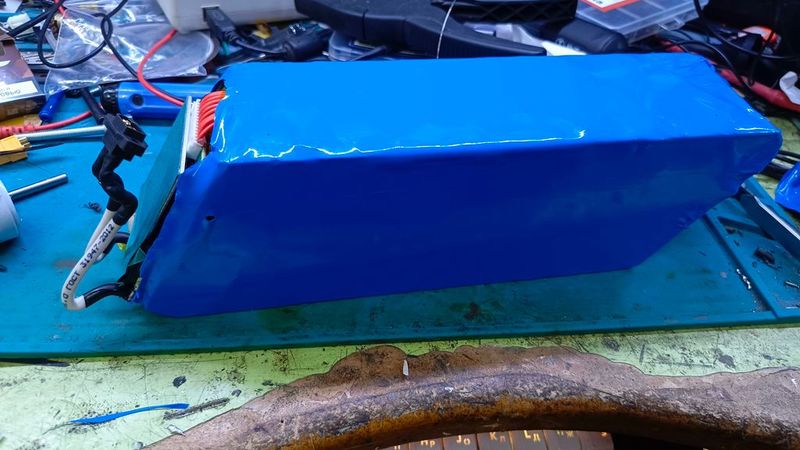

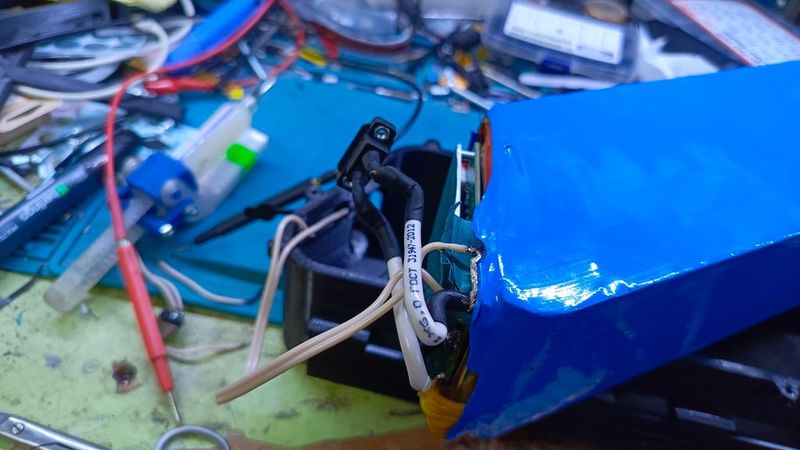

Don't forget to encase the finished assembly in heat-shrink tubing. I won’t provide links to all the components, as they quickly become outdated, and items available here in Russia might not be available in other countries; however, you can buy them almost anywhere.

If you have any remaining questions, feel free to ask them in the comments or via private message.

=================================

Представляю свой собственный проект аккумулятора для электро-велосипеда на 48v 13S5P.

Данная конструкция является достаточно компактной, в меру легкой, и удобной для выстрой установки и снятия с велосипеда.

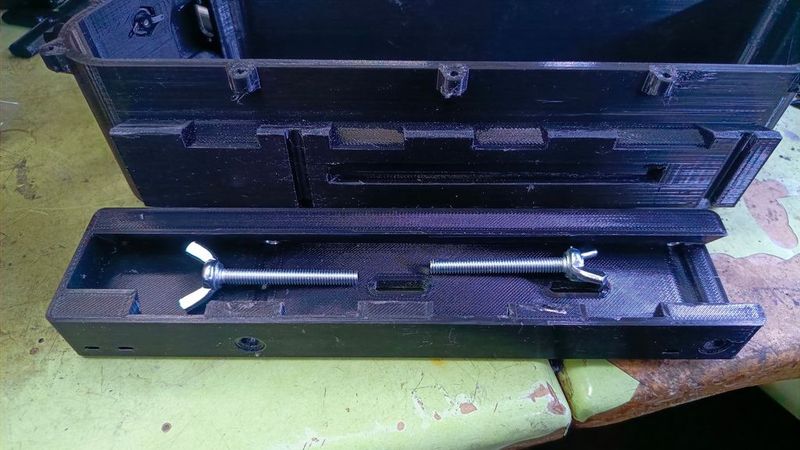

Устанавливается в раму велосипеда в место установки штатной бутылки для воды, крепится на двух винтах и в дополнение жестко удерживается тремя толстыми стяжками.

Аккумулятор имеет удобную ручку для переноски через которую так же можно продеть противоугонный трос через раму.

Чтобы собрать данный аккумулятор печатайте холдеры для банок из ABS филамента

Остальные детали печатайте из PET-G

Заполнение 100%

Для сборки понадобится 65 аккумуляторов 18650

13 винтов и гаек M3

2 винта с барашком М6х50

2 гайки M6

1 гнездо зарядки 5,5х2 герметичное, или любое другое совместимое с вашим зарядным устройством

1 гнездо XT60 с винтовым креплением как показано на фото

провода сечением жилы 4мм для подключения к контроллеру

провода сечением жилы 0.5мм и более для гнезда зарядки аккумулятора

Никелевая лента как угловая так и прямая

Контроллер 13S как показан на фото, либо любой другой контроллер на столько же сегментов который вы посчитаете нужным использовать и впишется в габариты корпуса с учетом того что проводка тоже должна поместиться.

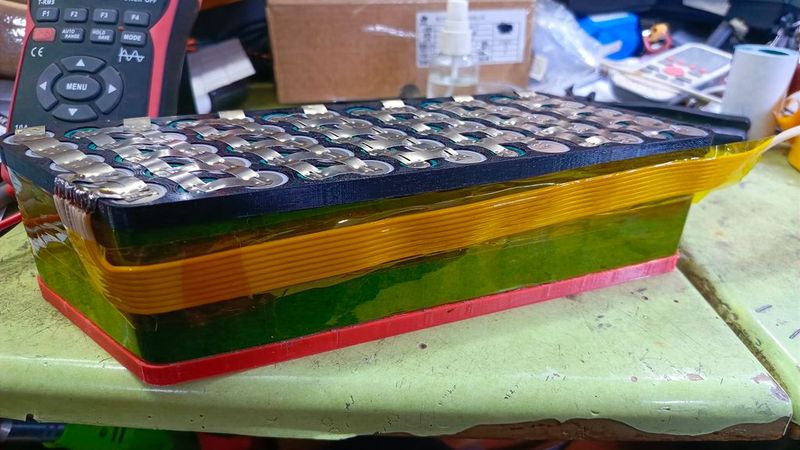

Так же вам понадобится изолирующий скотч как для аккумуляторов 18650 так и такой же рулонного типа для обклейки корпуса, и каптоновый скотч для общей изоляции

Не забудьте о том что по окончании сборки ее нужно поместить в термоусадочный рукав.

Ссылок на все компоненты указывать не буду, так как они в наше время быстро теряют актуальность и те что доступны у нас в России могут быть недоступны в других странах, но всё это купить можно почти везде.

Если у вас остались какие либо вопросы, можете задать их в комментариях или личных сообщениях.
