Two-Hose Conversion + Quick-Connect Mount for Comfee Breezy Cool Pro 2.6

(scroll down for german)

Compatible with: Comfee Breezy Cool Pro 2.6 (CPPA-09CRN7-QB6) and several other models you can research in the original posting on makerworld

What this is

This remix combines two great community designs into one setup:

1. The two-hose conversion for the Comfee Breezy Cool Pro 2.6, originally shared here:

- Makerworld: https://makerworld.com/de/models/2261362-comfee-mobile-air-conditioner-two-hose-conversion#profileId-3348176

- Printables: https://www.printables.com/model/1653052-comfee-mobiles-klimagerat-zweischlauch-umbau

2. The quick-connect flange mounting system from:

https://www.thingiverse.com/thing:7017292

I already had the quick-connect system printed and wanted to keep using it, so I adapted the two-hose conversion mod to bolt onto it instead of using its own built-in connector. This makes it easy to disconnect the hose and reposition the unit whenever needed.

What I changed

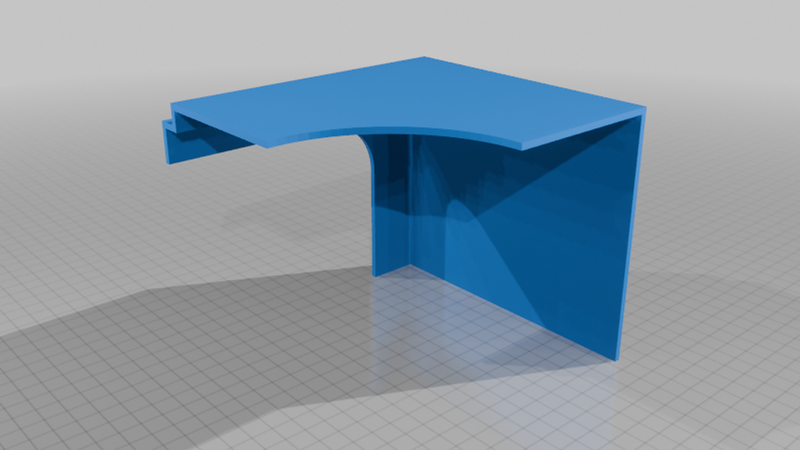

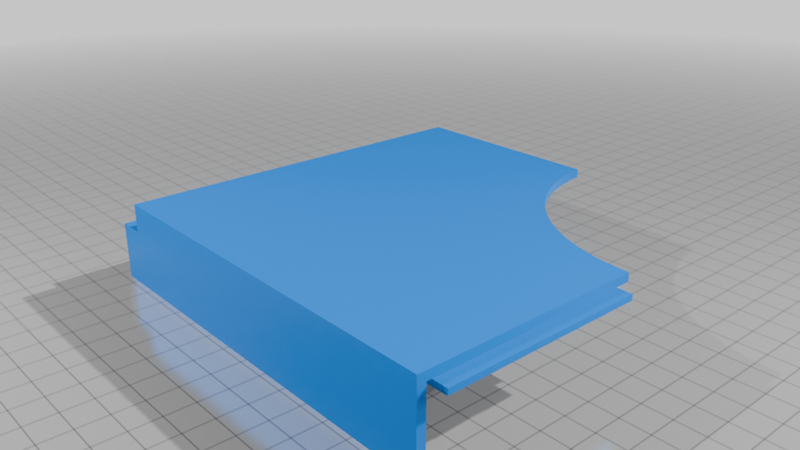

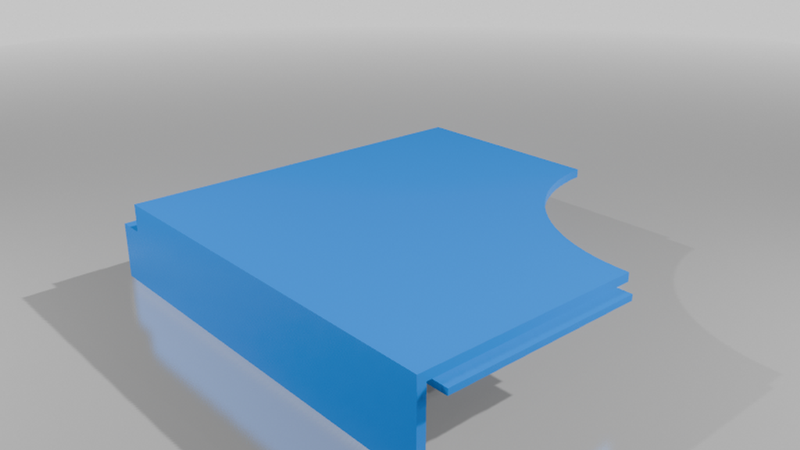

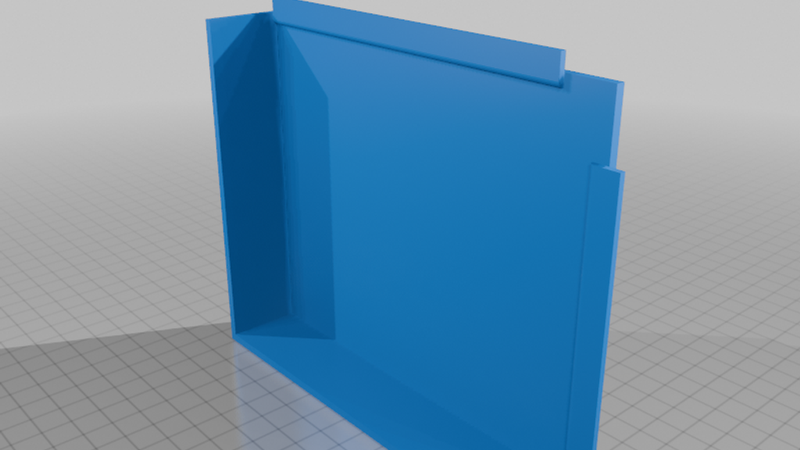

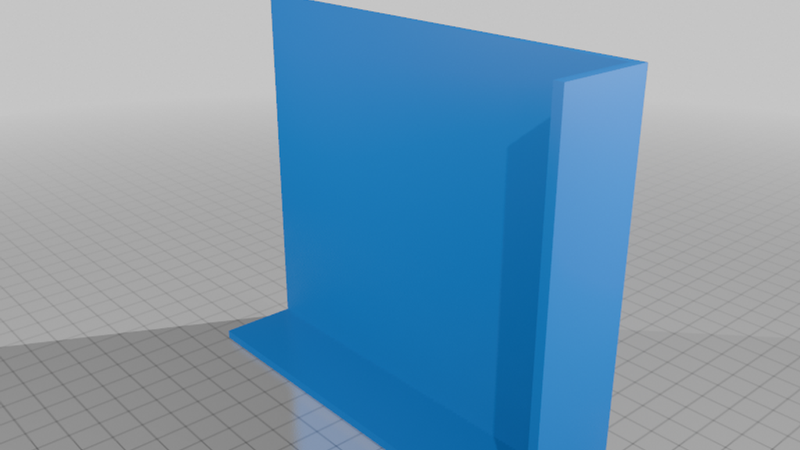

• Reworked the conversion mod itself to be easier to print.

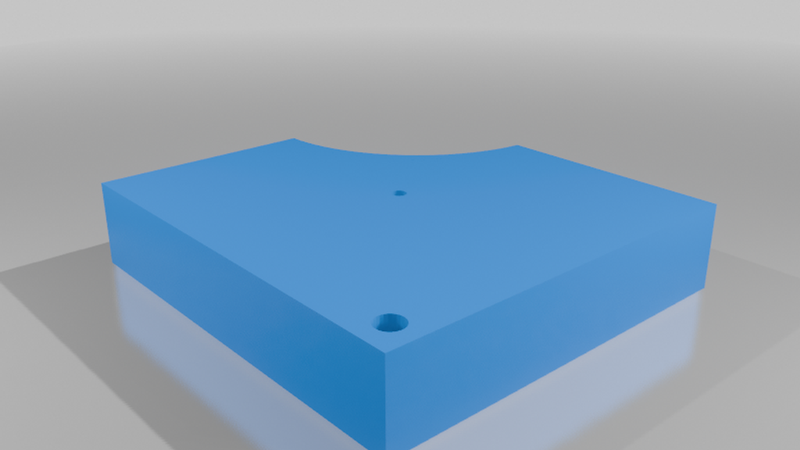

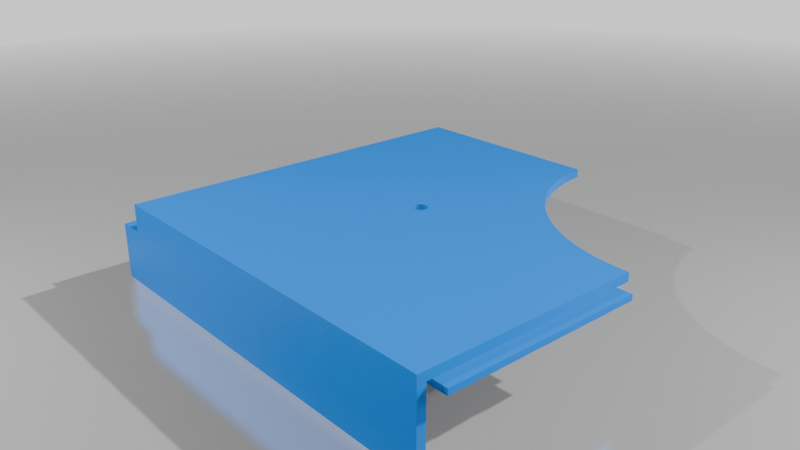

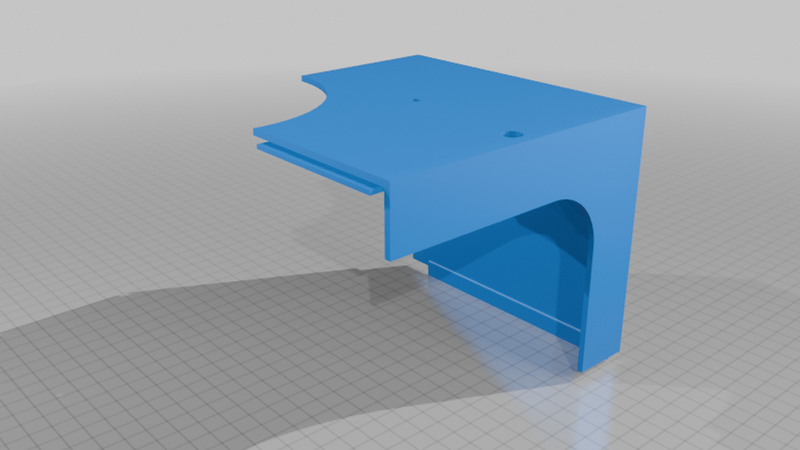

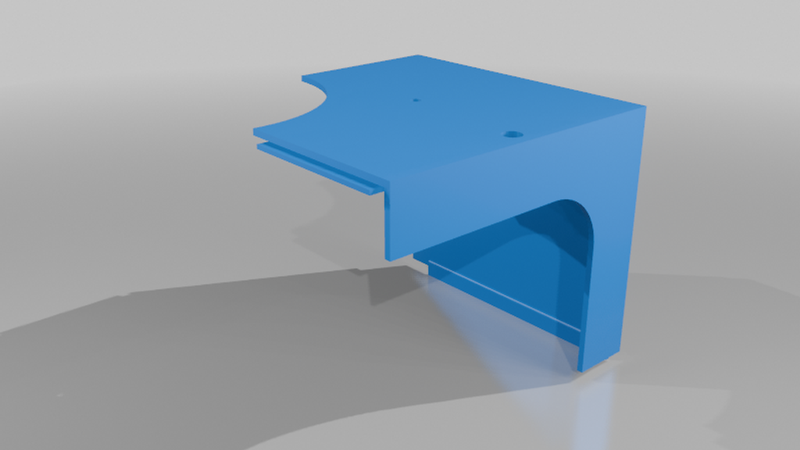

• Added a version with mounting holes that lines up with `150mm_Air_Con_Base_Flange_v2_Outer.stl` from the quick-connect thing linked above, so the two parts bolt directly together.
• The quick-connect flange/connector itself is unmodified — please grab the original file directly from https://www.thingiverse.com/thing:7017292, it is not re-uploaded here.

Sealing

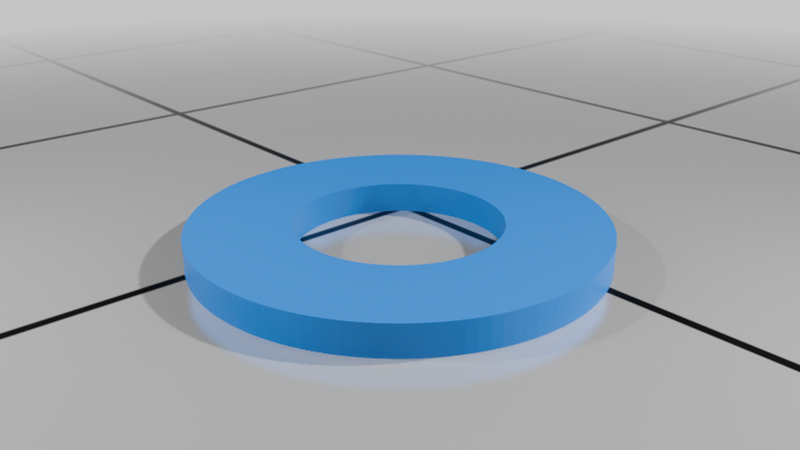

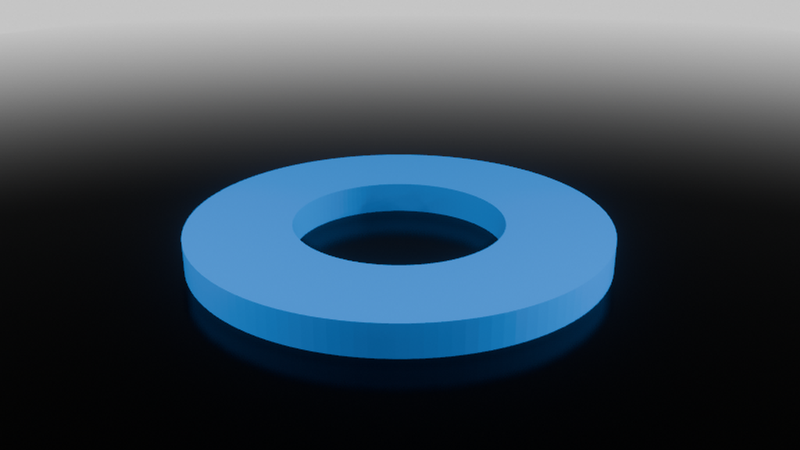

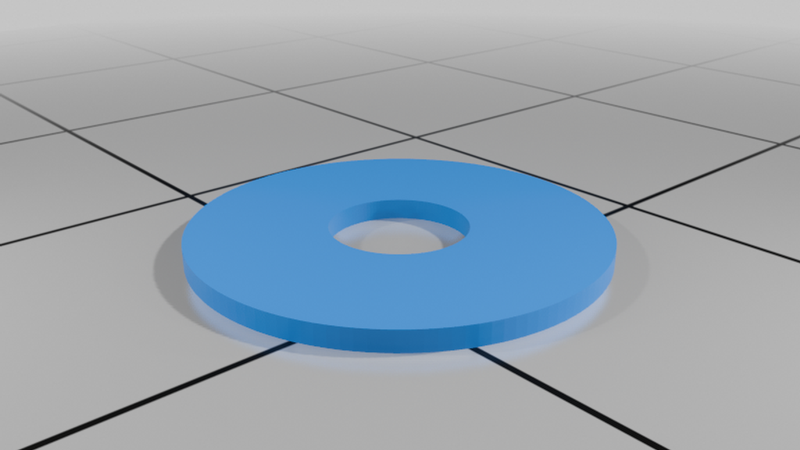

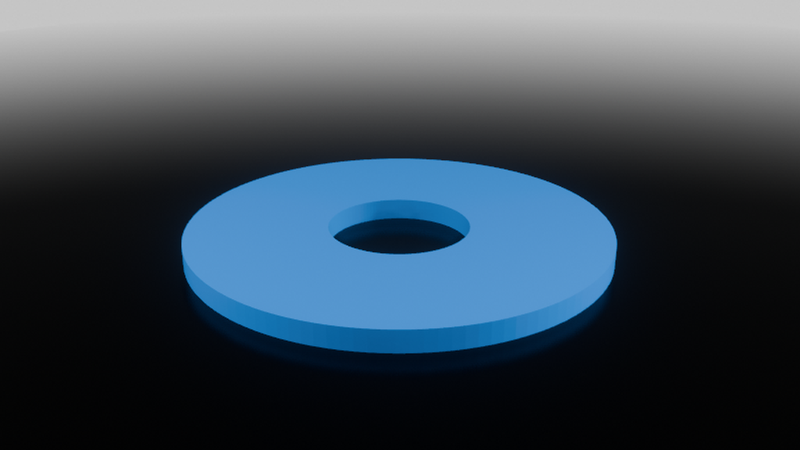

• TPU-printed gaskets seal the mounting holes on the flange.
• Self-adhesive sealing tape between the connector and the conversion mod.
• Self-adhesive sealing tape around the conversion mod itself, sealing it against the AC housing. Bought it for 1€ at a store called tedi.

Mounting note

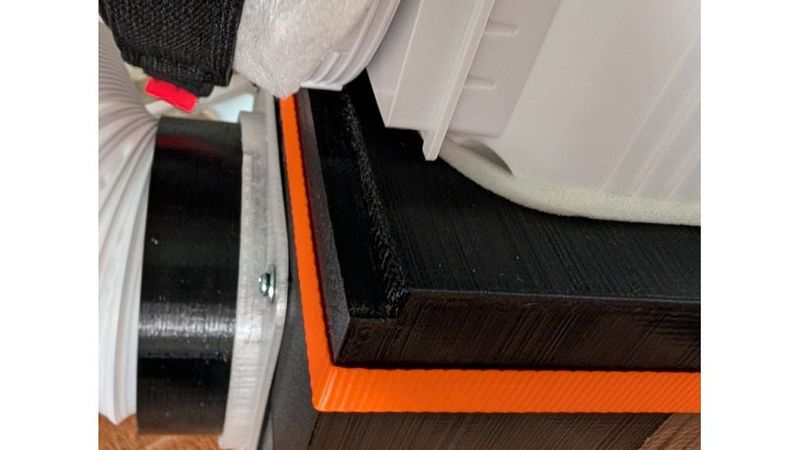

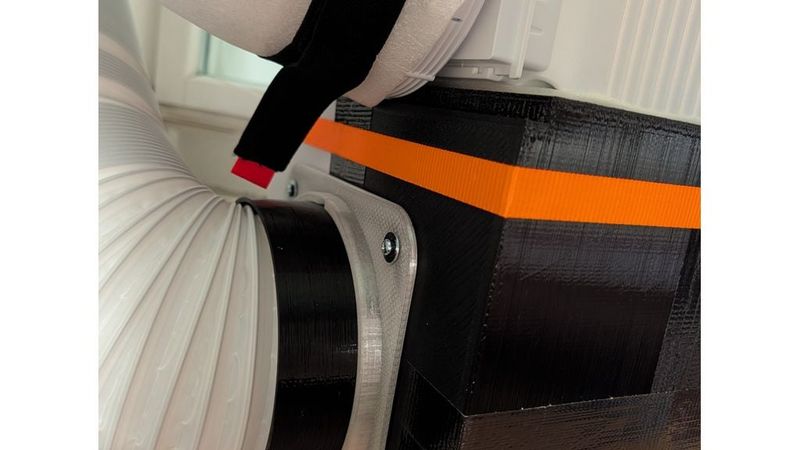

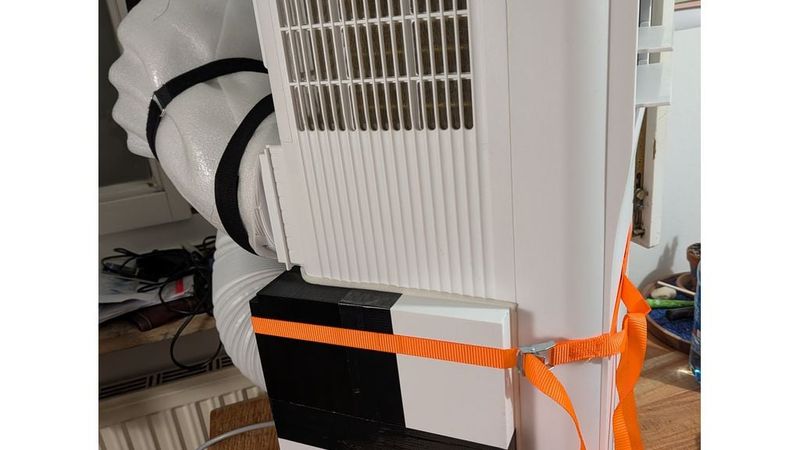

Because of how the Comfee housing is shaped, the conversion mod only has one screw point on top and three on the bottom. To keep the top edge pulled in tight and properly sealed, I added a tension strap (Zugband) across the top — visible in orange in the photos — which holds it snug against the machine in addition to the screws.

Credit

• Two-hose conversion design: all credit to the original creators (links above).
• Quick-connect flange/mounting system: all credit to https://www.thingiverse.com/thing:7017292 — please download the connector part from there, unmodified.

This remix simply adapts the conversion mod to bolt onto that connector and makes it a bit easier to print.

Uploaded all edited parts as .3mf and .stl

Zweischlauch-Umbau + Quick-Connect-Halterung für Comfee Breezy Cool Pro 2.6

Kompatibel mit: Comfee Breezy Cool Pro 2.6 (CPPA-09CRN7-QB6) und andere Modelle, bitte selber schauen auf Makerworld Kommentare im Original Upload

Worum es geht

Dieser Remix kombiniert zwei tolle Community-Designs zu einer Lösung:

1. Der Zweischlauch-Umbau für den Comfee Breezy Cool Pro 2.6, ursprünglich hier veröffentlicht:

- Makerworld: https://makerworld.com/de/models/2261362-comfee-mobile-air-conditioner-two-hose-conversion#profileId-3348176

- Printables: https://www.printables.com/model/1653052-comfee-mobiles-klimagerat-zweischlauch-umbau

2. Das Quick-Connect-Flansch-Befestigungssystem von:

https://www.thingiverse.com/thing:7017292

Ich hatte das Quick-Connect-System bereits gedruckt und wollte es weiter nutzen, also habe ich den Zweischlauch-Umbau so angepasst, dass er darauf montiert wird, statt den eigenen, im Original enthaltenen Anschluss zu verwenden. So lässt sich der Schlauch schnell trennen und das Gerät flexibel umpositionieren.

Was ich geändert habe

• Den Umbau selbst so überarbeitet, dass er sich einfacher drucken lässt, weil die Lasche wegfällt.
• Eine Version mit Bohrungen hinzugefügt, die zu `150mm_Air_Con_Base_Flange_v2_Outer.stl` aus dem oben verlinkten Quick-Connect-Thing passt, sodass beide Teile direkt miteinander verschraubt werden können. Für die Verschraubung hab ich die tpu Dichtungen gedruckt.
• Der Quick-Connect-Flansch/Anschluss selbst ist unverändert — bitte die Originaldatei direkt von https://www.thingiverse.com/thing:7017292 herunterladen, sie wird hier nicht erneut hochgeladen.

Abdichtung

• TPU-gedruckte Dichtungen dichten die Bohrungen am Flansch ab.
• Selbstklebendes Dichtband zwischen Anschluss und Umbau-Teil.
• Selbstklebendes Dichtband am Umbau-Teil selbst, zur Abdichtung gegen das Gehäuse der Klimaanlage. Gekauft bei Tedi für 1€.

Hinweis zur Befestigung

Aufgrund der Bauform des Comfee-Gehäuses hat der Umbau oben nur einen Schraubpunkt und unten drei. Damit die obere Kante fest angezogen und sauber abgedichtet bleibt, habe ich oben ein Zugband angebracht — auf den Fotos in Orange zu sehen — das das Teil zusätzlich zu den Schrauben fest an die Maschine drückt.

Credits

• Zweischlauch-Umbau-Design: alle Credits gehen an die Original-Ersteller (Links oben).
• Quick-Connect-Flansch/Befestigungssystem: alle Credits gehen an https://www.thingiverse.com/thing:7017292 — bitte den Anschluss unverändert von dort herunterladen.

Dieser Remix passt lediglich den Umbau so an, dass er auf diesen Anschluss passt, und macht ihn etwas druckfreundlicher ohne den laschen.

Alle veränderten Teile wurden sowol als .3mf als auch .stl hochgeladen.
