Arrow Shaft Cutting Jig for 125 mm Angle Grinder – Ø138- 140 mm Guard

Arrow Shaft Cutting Jig for a 125 mm Angle Grinder

This is a 3D-printable attachment designed for cutting archery arrow shafts to the required length using a 125 mm angle grinder.

The main body mounts directly onto the outer rolled edge of the original metal grinder guard. It is not pressed straight down onto the guard.

To install it:

1. Place the open end of the attachment onto the edge of the grinder guard.

2. Feed the guard rim into the curved channel.

3. Push the attachment along the circumference of the guard until it reaches the required position.

The arrow holder supports and positions the shaft during cutting.

Compatibility

Designed for:

• 125 mm angle grinder cutting disc
• Grinder guard outer diameter: 138-140 mm
• Original metal grinder guard must remain installed

Important: a 125 mm disc size does not guarantee compatibility. Measure the outer diameter and edge profile of your grinder guard before printing.

This model was designed around a guard with an outer diameter of 138 mm. Different grinder manufacturers may use different guard shapes and rim dimensions.

Tested grinder model:

Finpower 125

Included Files

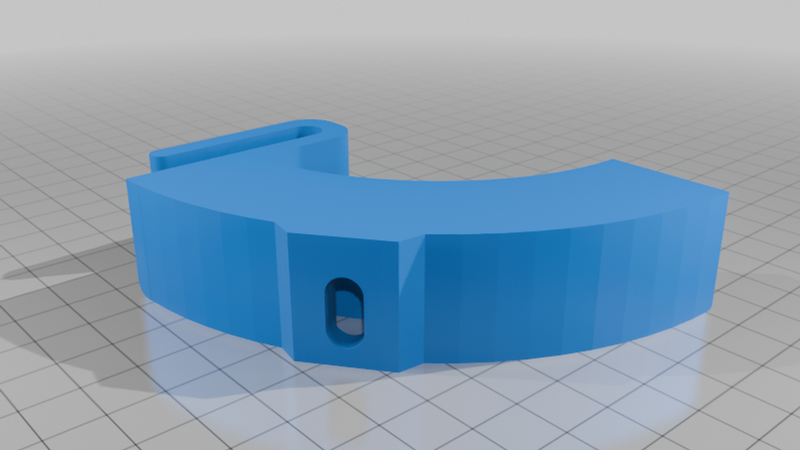

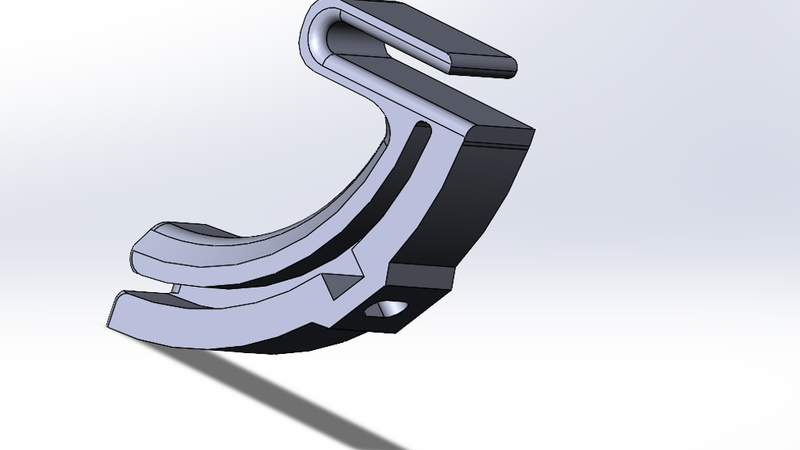

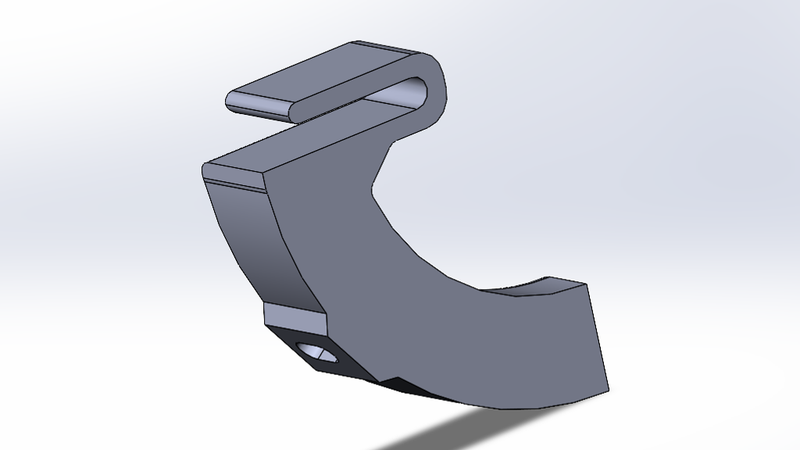

• Main grinder guard attachment

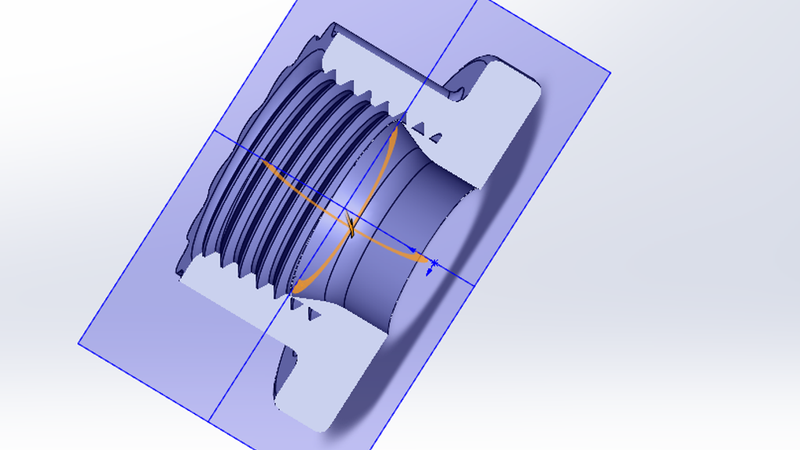

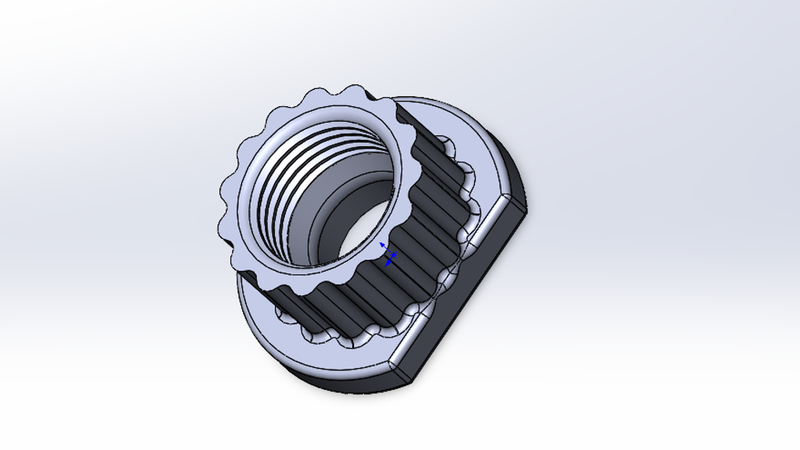

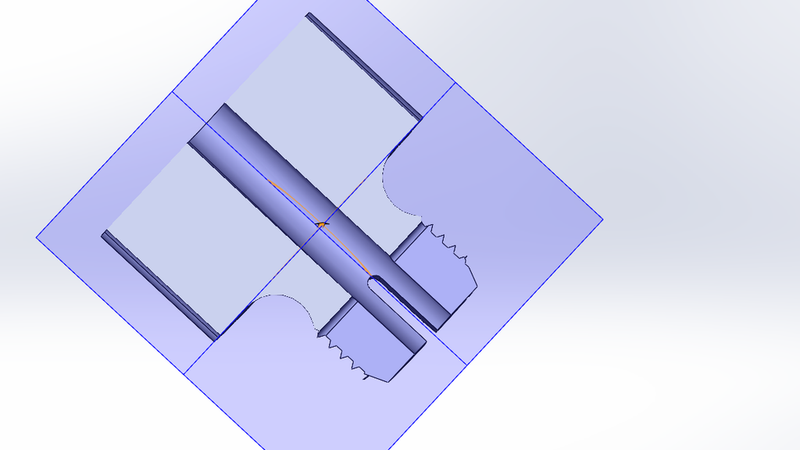

• Arrow holder

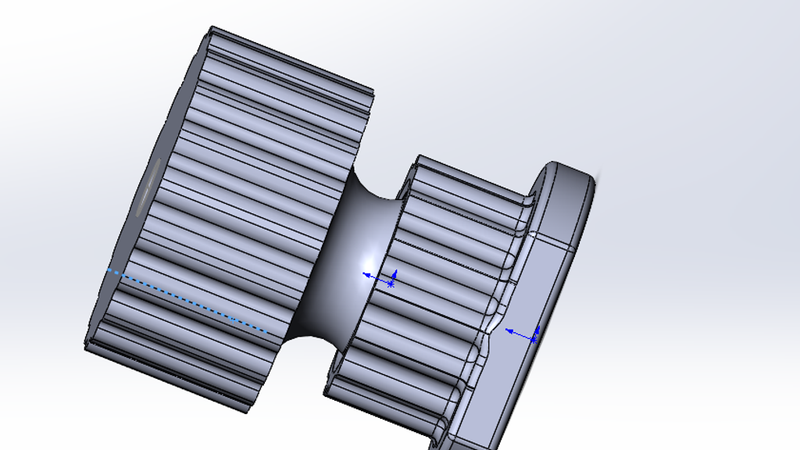

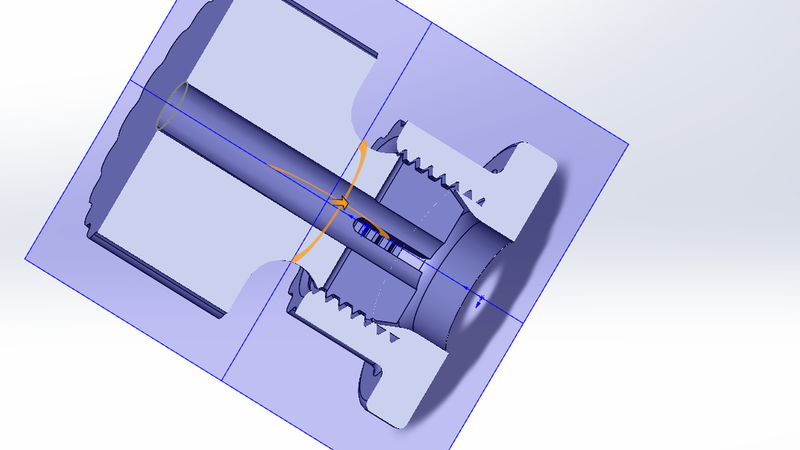

• Arrow support / clamp

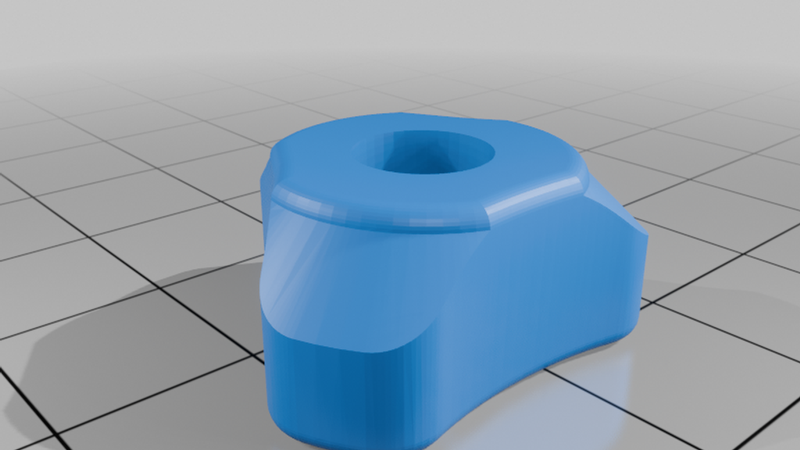

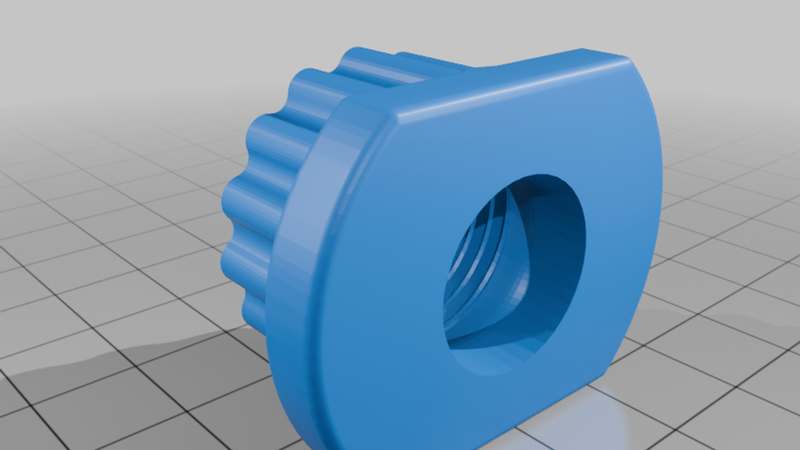

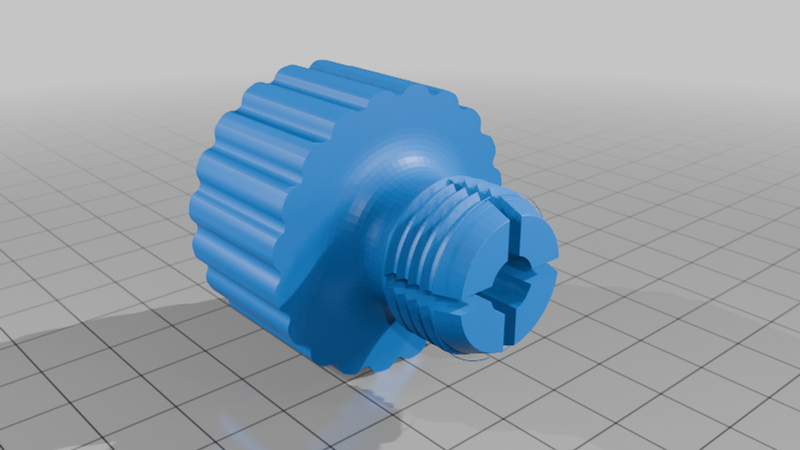

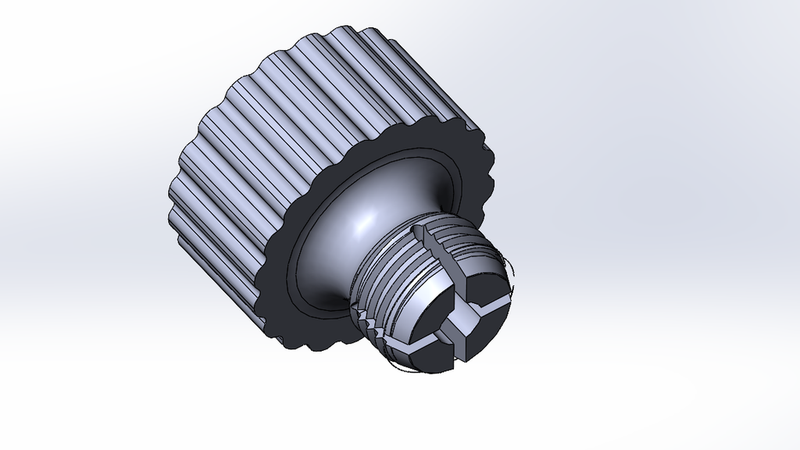

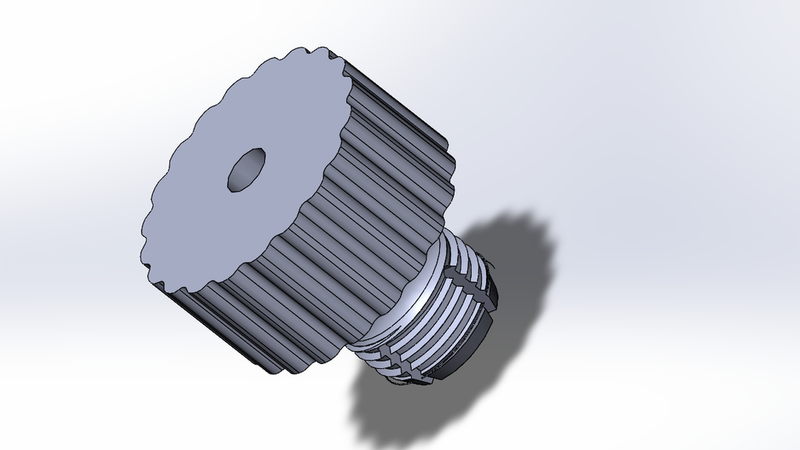

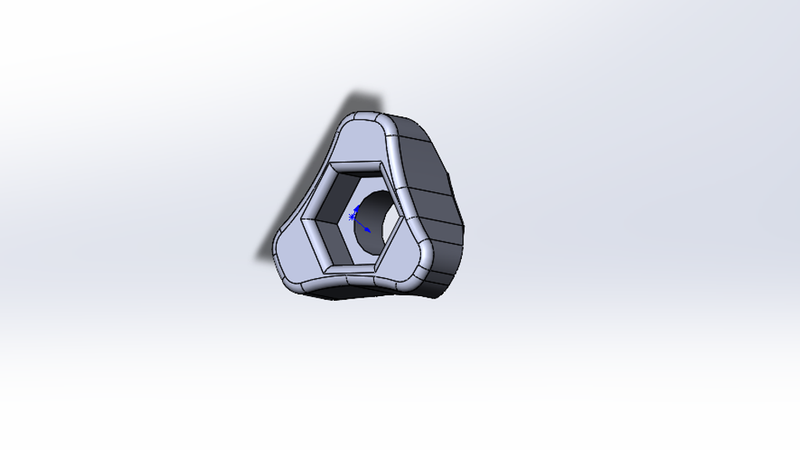

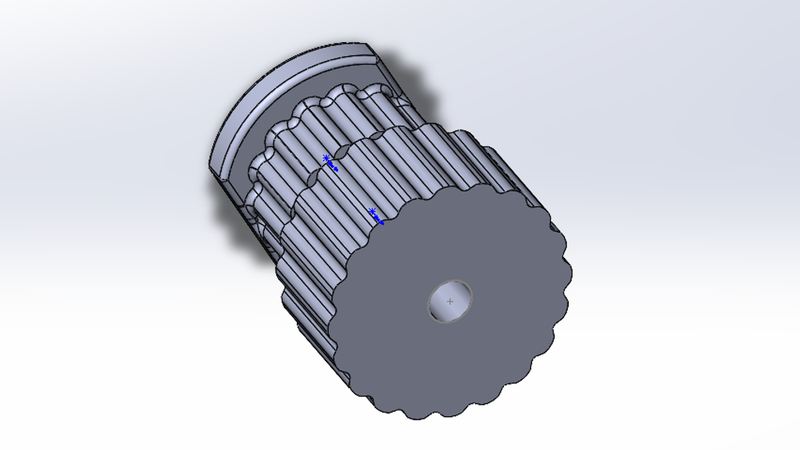

• Thumb knob

Printing Notes

Recommended starting settings:

• Layer height: 0.20 mm
• Walls: 4–6
• Top and bottom layers: 5 or more
• Infill: 40–60%
• Supports: depending on orientation
• Print the main body with its largest flat surface on the build plate

PETG, ASA, ABS, nylon or another durable material is recommended for the final part.

PLA may be used for an initial test fit, but the attachment must not be exposed to heat, sparks or contact with the cutting wheel.

Check all printed parts for cracks, weak layers and deformation before use.

Assembly

The main attachment is installed on the open edge of the grinder guard and then pushed around the circumference.

Do not force the part straight onto the middle of the guard.

After installation:

• Check that the attachment cannot slide freely
• Check that it cannot enter the cutting wheel path
• Rotate the wheel manually before connecting the grinder to power
• Verify clearance in every position
• Check that the arrow shaft is held square to the cutting wheel

Safety Warning

This is a user-designed and non-certified attachment for a high-speed power tool. Use it entirely at your own risk.

Always:

• Keep the original metal grinder guard installed
• Disconnect the grinder from power before installation or adjustment
• Wear safety glasses or a face shield
• Wear hearing protection
• Wear suitable respiratory protection
• Control and collect carbon-fiber dust
• Keep hands away from the cutting wheel
• Stop immediately if the attachment moves, vibrates or touches the wheel

Never use the attachment if the printed part is damaged, loose, softened or positioned in the spark stream.

The designer is not responsible for injury, equipment damage or incorrect use of this model.

Приспособление для обрезки древков стрел на болгарку 125 мм

Это печатная насадка, предназначенная для обрезки древков спортивных и охотничьих стрел до необходимой длины с помощью углошлифовальной машины под диск 125 мм.

Основная деталь устанавливается непосредственно на наружную кромку штатного металлического кожуха болгарки.

Насадка не надевается на кожух вертикально сверху.

Порядок установки:

1. Установите открытый конец насадки на край защитного кожуха.

2. Заведите кромку кожуха в изогнутый паз насадки.

3. Проталкивайте насадку по окружности кожуха до необходимого положения.

Держатель поддерживает древко и помогает расположить его относительно отрезного диска.

Совместимость

Конструкция рассчитана на:

• отрезной диск диаметром 125 мм;
• наружный диаметр кожуха 138 -140 мм;
• использование со штатным металлическим защитным кожухом.

Важно: наличие диска диаметром 125 мм не гарантирует совместимость насадки с конкретной болгаркой.

Перед печатью измерьте:

• наружный диаметр кожуха;
• толщину и форму его загнутой кромки;
• высоту боковой стенки кожуха.

Модель разработана под кожух наружным диаметром 138 мм. У разных производителей размеры и форма защитных кожухов могут отличаться.

Проверенная модель болгарки:

Finpower 125

Комплект файлов

• основная насадка на защитный кожух;
• держатель древка;
• опора или зажим древка;
• печатный барашек для затяжки.

Рекомендации по печати

Примерные начальные настройки:

• высота слоя — 0,2 мм;
• количество стенок — 4–6;
• верхние и нижние слои — не менее 5;
• заполнение — 40–60%;
• поддержки — в зависимости от ориентации;
• основную деталь рекомендуется располагать на столе наиболее крупной плоской поверхностью.

Для окончательной рабочей версии рекомендуется использовать:

• PETG;
• ASA;
• ABS;
• нейлон;
• другой прочный и термостойкий материал.

PLA можно использовать для проверки размеров и пробной сборки, но деталь из PLA нельзя подвергать сильному нагреву, воздействию искр или контакту с отрезным диском.

Перед использованием проверьте напечатанные детали на наличие:

• трещин;
• расслоений;
• слабых стенок;
• деформаций.

Установка

Основная насадка устанавливается на открытый край защитного кожуха, после чего проталкивается вдоль его окружности.

Не пытайтесь с силой защёлкивать насадку вертикально на середину кожуха.

После установки необходимо проверить:

• что насадка не перемещается свободно;
• что она не может попасть в зону вращения диска;
• что между насадкой и диском остаётся достаточный зазор;
• что древко расположено под правильным углом к отрезному диску.

Перед подключением болгарки к электросети вручную прокрутите диск и убедитесь, что он нигде не касается печатных деталей.

Предупреждение о безопасности

Это самодельная и несертифицированная насадка для высокооборотного электроинструмента.

Использование производится исключительно на ваш страх и риск.

Обязательно:

• оставляйте штатный металлический защитный кожух установленным;
• отключайте болгарку от электросети перед установкой и регулировкой насадки;
• используйте защитные очки или лицевой щиток;
• используйте защиту органов слуха;
• используйте подходящий респиратор;
• удаляйте и собирайте карбоновую пыль;
• не приближайте руки к вращающемуся диску;
• немедленно выключайте инструмент при вибрации, смещении насадки или касании диска.

Не используйте насадку, если печатная деталь:

• повреждена;
• имеет трещины;
• плохо держится на кожухе;
• деформировалась от нагрева;
• находится непосредственно в потоке искр.

Автор модели не несёт ответственности за травмы, повреждение инструмента или неправильное использование конструкции.

После печати можете опубликовать фотографию своей сборки и указать модель болгарки и размеры её защитного кожуха.
