SUPORTE PARA TRAVA DE ALAVANCA / LEVER LOCK BRACKET

Resumo: / Summary:

Novamente estou eu aqui falando de que a necessidade é a mãe das invenções e isso não é falado por acaso, realmente acontece muito comigo. Esta ideia é uma delas.

Na minha casa, tenho um acesso ao sótão por uma escada pelo lado externo e uma portinha de alumínio com elástico para mante-la fechada. Quando eu preciso manter essa portinha aberta eu posiciono uma trava de alavanca para isso. Acontece que essa trava, estava sobre um suporte que eu improvisei a alguns anos com madeira e isso com o tempo, apodreceu e quebrou.

Neste ponto eu resolvi desenvolver um suporte plástico que fosse ao mesmo tempo forte e resistente às intempéries, tipo calor, sol, chuva, frio. Para o plástico, descartei o PLA pois ele até pode ter uma certa resitência, mas não resiste ao calor, da mesma maneira o ABS. Então pensei no PETG, que é um material que pode ser impresso na maioria das impressoras, tem uma certa flexibilidade (não é rígido como o ABS) resiste bem ao calor e intempéries, fácil de trabalhar, não precisa de impressora fechada e tem ótima resistência mecânica.

Embora eu esteja usando este suporte para um uso específico, nada impede que você use em outro lugar e que não tenha o problema das intempéries, neste caso pode usar qualquer tipo de material.

Com relação a altura da fixação da alavanca, o projeto usa uma altura de 80mm, mas você também pode adaptar a sua necessidade usando os fatores de escala no seu fatiador, aumentando ou diminuindo os valores de X, Y e Z, ao seu gosto.

De preferência, imprima o projeto deitado na bandeja da impressora, para uma melhor resistência mecânica.

Here I am again talking about how necessity is the mother of invention—and I don't say that lightly; it really happens to me all the time. This idea is one such instance.

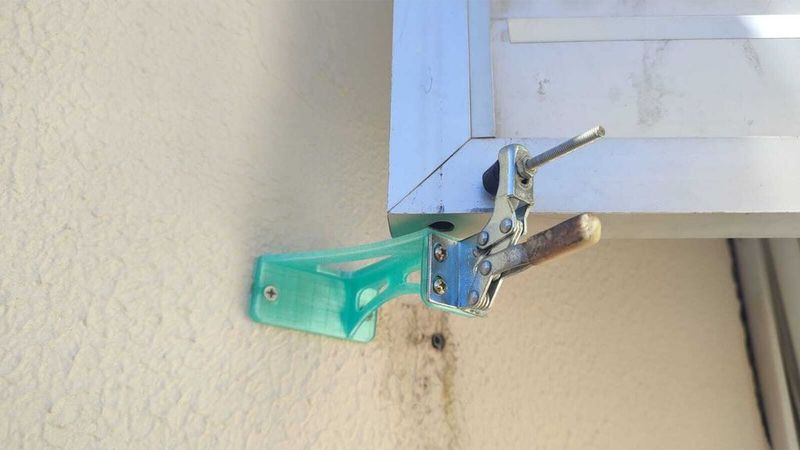

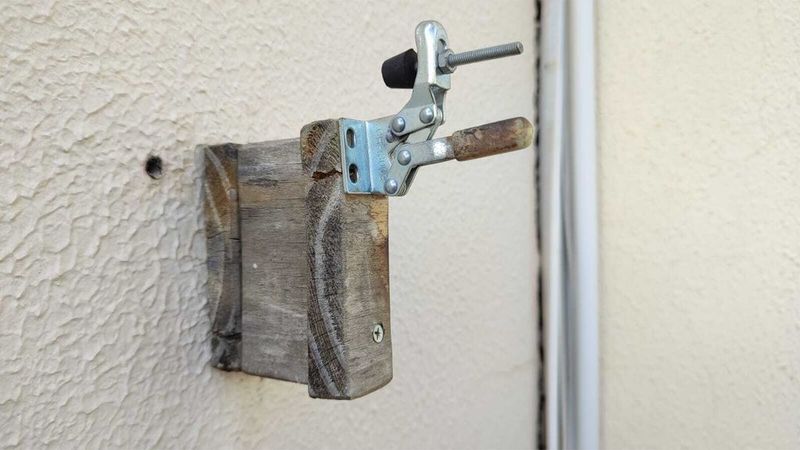

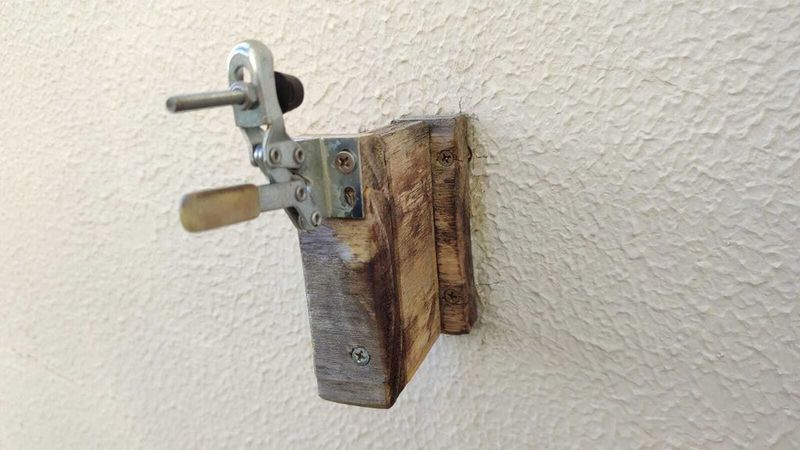

At home, I access the attic via an external staircase and a small aluminum door that uses an elastic cord to stay shut. When I need to keep that door open, I use a lever latch to hold it in place. The problem was that the latch was mounted on a makeshift wooden bracket I’d built years ago; over time, the wood rotted and broke.

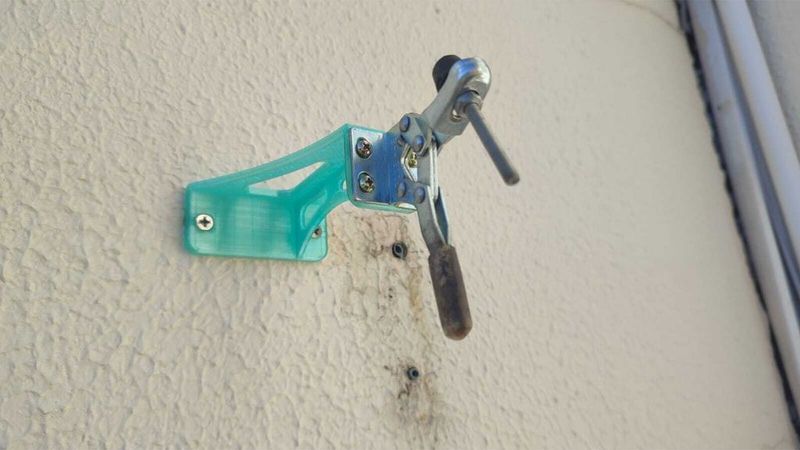

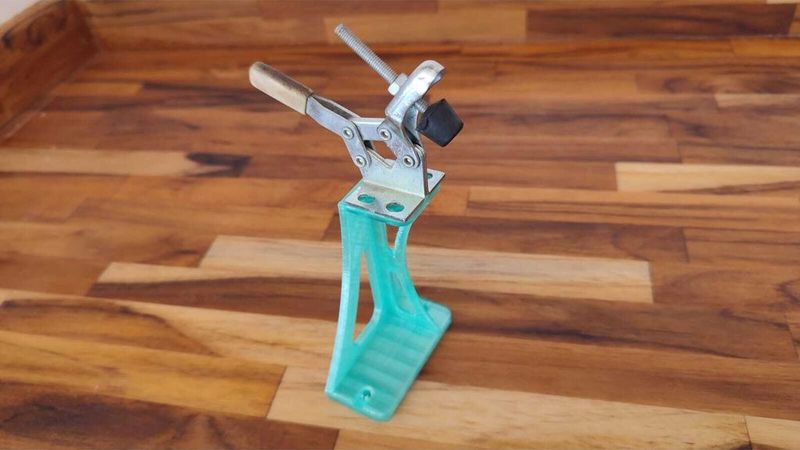

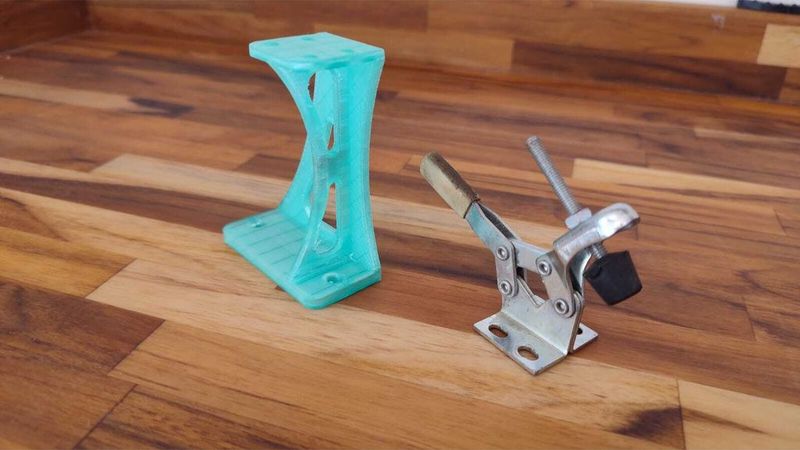

So, I decided to design a plastic bracket that would be both strong and weather-resistant—able to withstand heat, sun, rain, and cold. I ruled out PLA because, while it has decent strength, it doesn't hold up well to heat; the same goes for ABS. That’s when I considered PETG. It’s a material that works with most printers, offers some flexibility (unlike the rigidity of ABS), withstands heat and the elements well, is easy to work with, doesn't require an enclosed printer, and boasts excellent mechanical strength.

Although I am using this mount for a specific application, nothing prevents you from using it elsewhere where exposure to the elements isn't an issue; in that case, you can use any type of material.

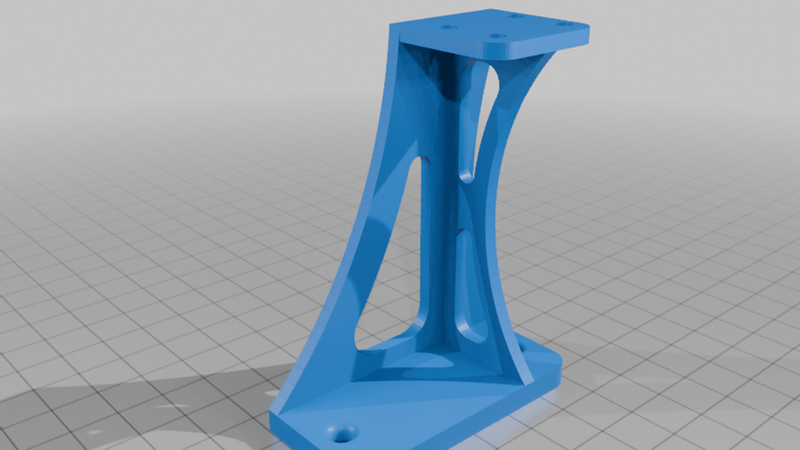

Regarding the mounting height of the lever, the design uses a height of 80mm, but you can also adapt it to your needs by using the scaling factors in your slicer, adjusting the X, Y, and Z values to your liking.

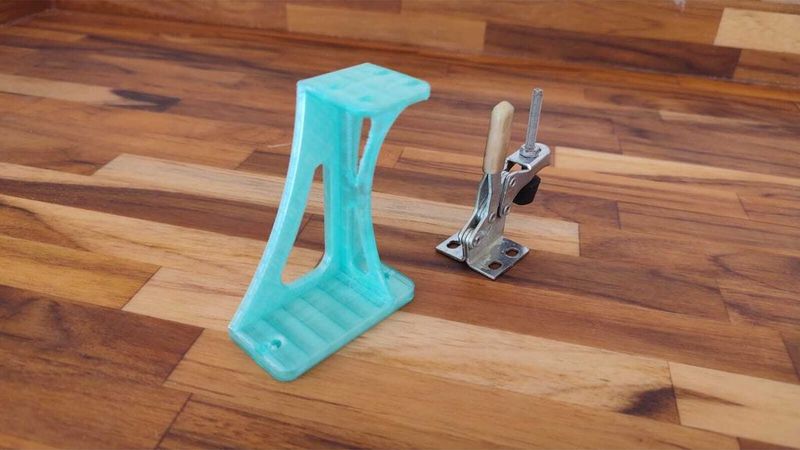

Ideally, print the design lying flat on the printer tray for better mechanical strength.

Configurações de Impressão: / Print Settings:

Impressora: / Printer:

Qualquer uma / anyone

Suportes: / Supports:

Não / No

Resolução: / Resolution:

0.2

Preenchimento: / Infill:

5%

Marca do Filamento: / Filament brand:

Não importa. / no matter

Cor do Filamento: / Filament color:

Da sua preferência / of own preference

Material do Filamento: / Filament material:

PLA, ABS or PETG
