Temu Ventilator Halterung für ein Dometic Midi Heki 70x50 cm / Temu Fan Mount for a Dometic Midi Heki 70x50 cm

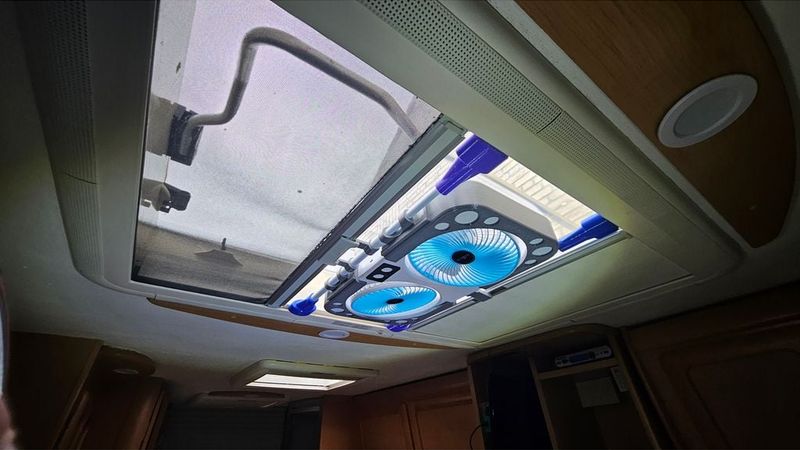

Ich habe mir bei Temu einen Dual Ventilator gekauft. Er hat einen interen Akku und kann über USB geladen und betrieben werden. Damit ich ihn als Dachlüfter verwenden kann, habe ich mir eine Halterung für das grosse Dachfenster in meinem Wohnmobil erstellt.

Die Halterung wird mit zwei Klemmstangen im Dachfenster fixiert. Die Klemmstangen (Vorhangstangen) haben eine Länge von 40-70 mm und können durch drehen verstellt werden. Intern haben sie eine Feder, mit der genug Spannung erzeugt wird damit man sie im Fenster einklemmen kann. (Gekauft bei aliexpress)

Mit den 4 Adaptern kann man die Klemmstangen in die Nut für das Verdunkelungsrolle am Midi Heki einklemmen.

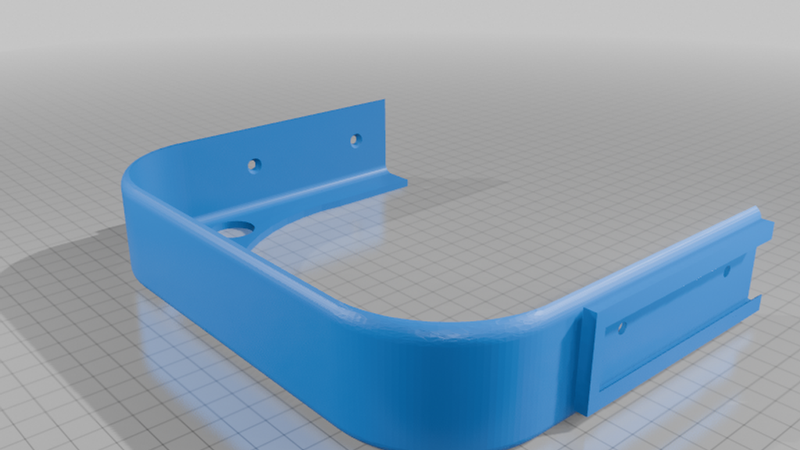

Ich habe 2 Schalen konstruiert in die der Ventilator einfach eingelegt wird. Durch einfaches umdrehen kann man so die Luftrichtung ändern.

Links und rechts an den Schalen werden die Halterungen für die Klemmstangen eingeschoben. Hier ist der jeweilige Durchmesser der Klemmstange zu berücksichigen.

Warnung

Die Halterung nicht während der Fahrt verwenden. Die Klemmstangen könnten sich lösen und die Konstruktion könnten herunter fallen!

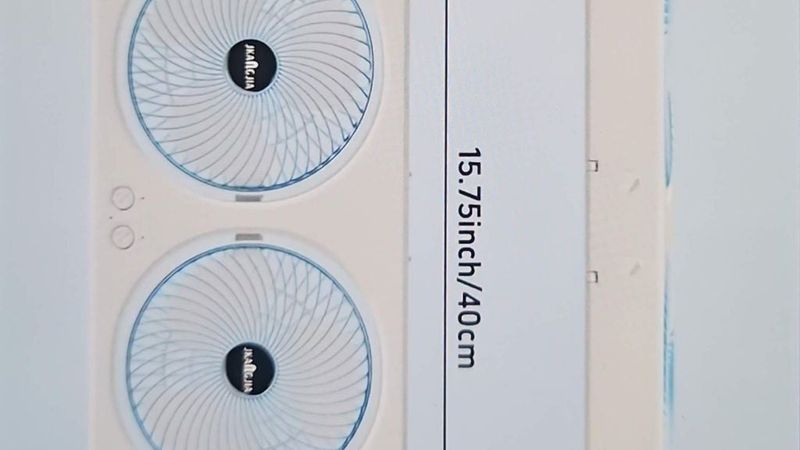

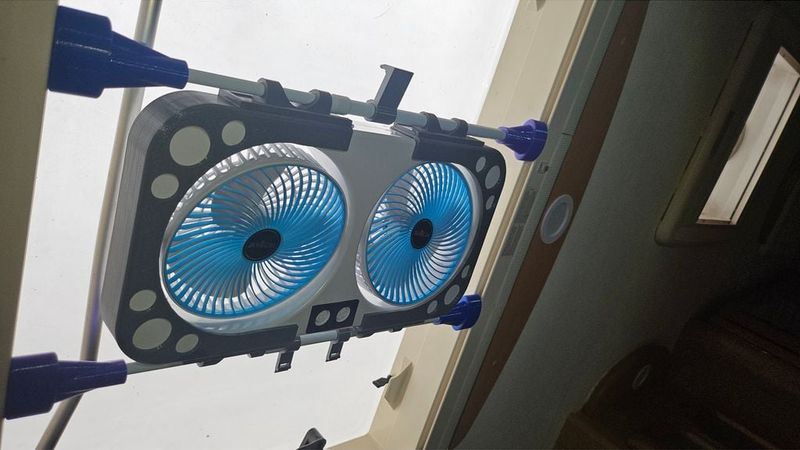

I bought a dual fan from Temu. It has a built-in battery and can be charged and powered via USB. So that I can use it as a roof fan, I made a mount for the large roof window in my motorhome.

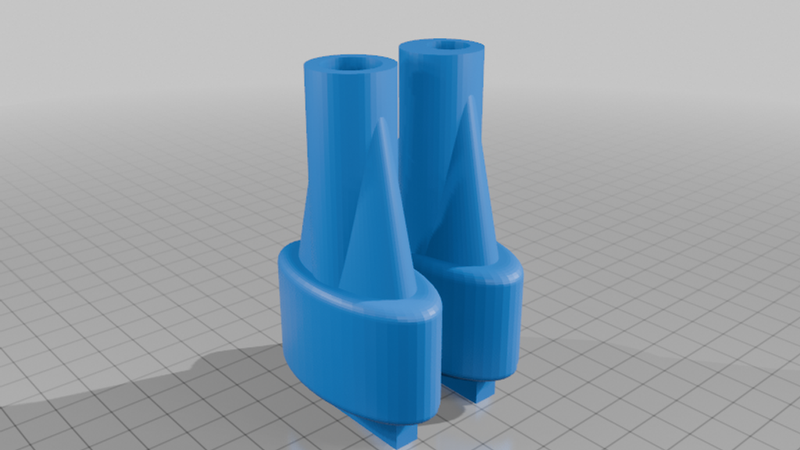

The mounts is secured to the roof window using two clamping rods. The clamping rods (curtain rods) are 40–70 mm long and can be adjusted by turning them. Inside, they contain a spring that generates sufficient tension to allow them to be clamped into the window. (Bought on AliExpress)

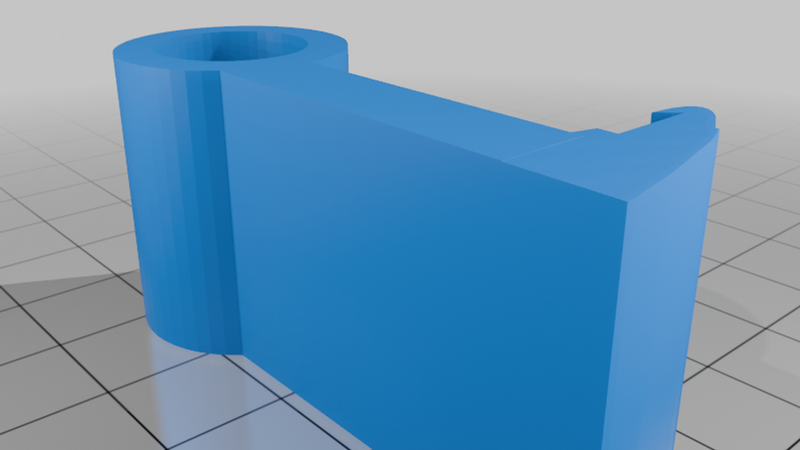

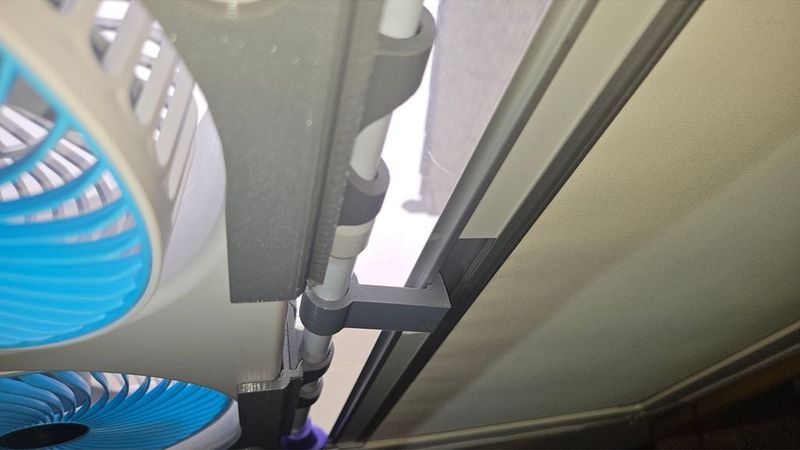

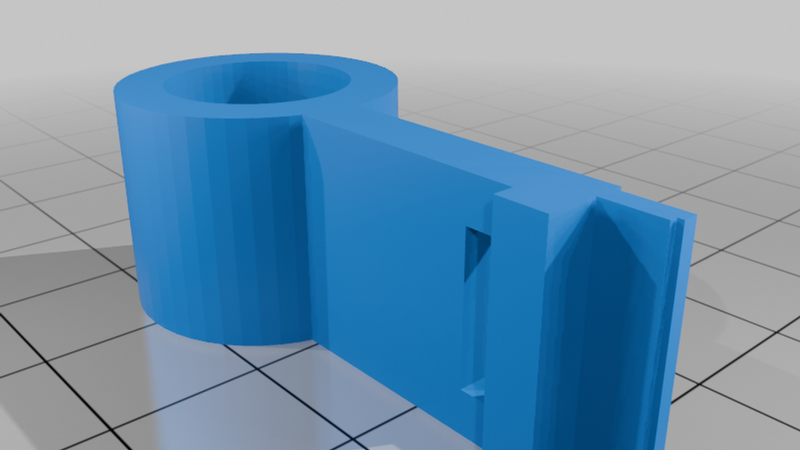

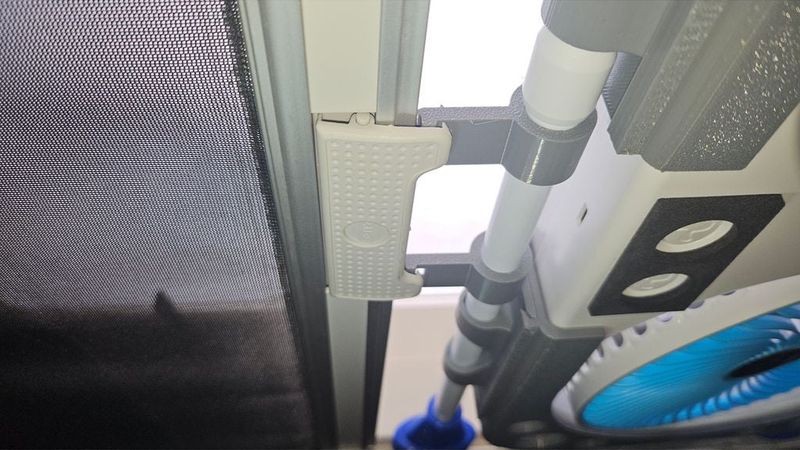

Using the 4 adaptors, you can clamp the clamping rods into the groove for the blackout blind on the Midi Heki.

The 4 adaptors allow you to clip the clamping rods into the groove for the blackout blind on the Midi Heki.

I have designed 2 mounts which using the fan is simply inserted. By simply turning the fan it round, you can change the direction of the airflow.

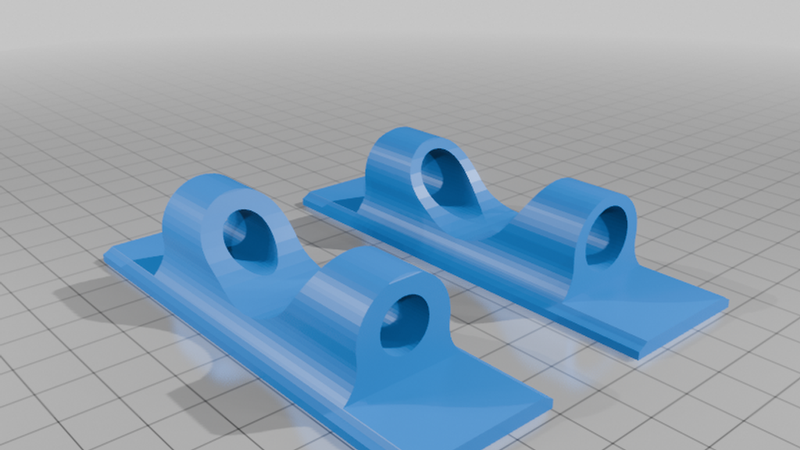

The brackets for the clamping rods are inserted on the left and right sides. You’ll need to take the respective diameter of the clamping rod into account here.

Warning

Do not use the mount whilst driving. The clamping rods could come loose and the assembly could fall off!
