Heltec WirelessPaper Case Button

Em português:

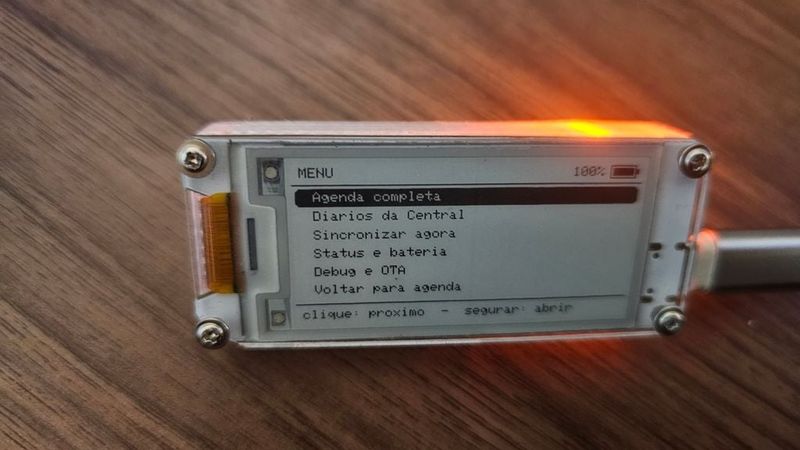

Case para Heltec Wireless Paper v1.2 com ESP32-S3 e tela E-Ink 2.13"

Com foco em ser compacto, tendo as mesmas dimensões em Largura e altura da própria placa, e atrás, uma estrutura para o botão.

Usei 4 parafusos auto atarrachantes (que vieram com Servo 9g) para fixar na placa. Meu kit de placa veio com 2 acrilicos, usei um deles para proteção na tela (opcional).

A impressão, para facilitar a visualização dos LEDs foi feita em PETG translucido.

Configurei meu fatiador (Cura) na maior altura de camada disponível (Low Quality 0.28mm), para fazer a impressão mais rápida, na minha Ender3 V3 SE a impressão durou menos de 30 minutos.

In English:

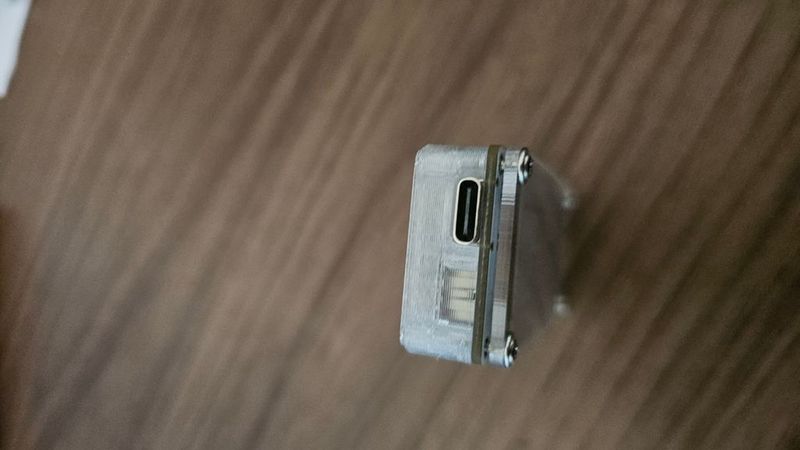

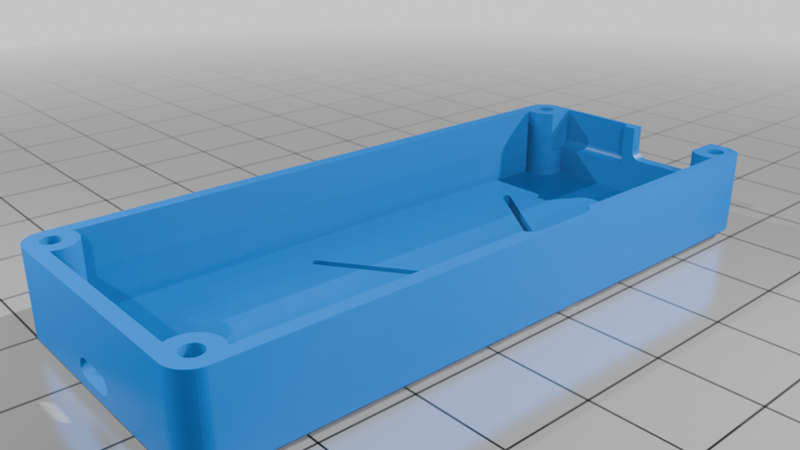

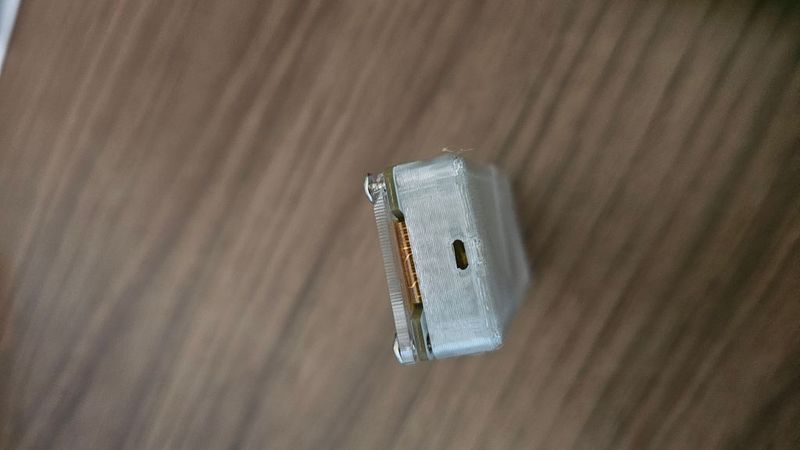

Case for the Heltec Wireless Paper v1.2 with ESP32-S3 and 2.13" E-Ink display.

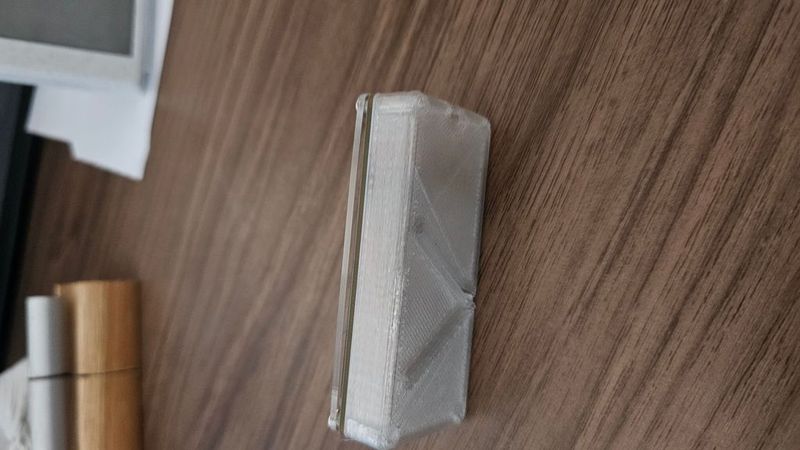

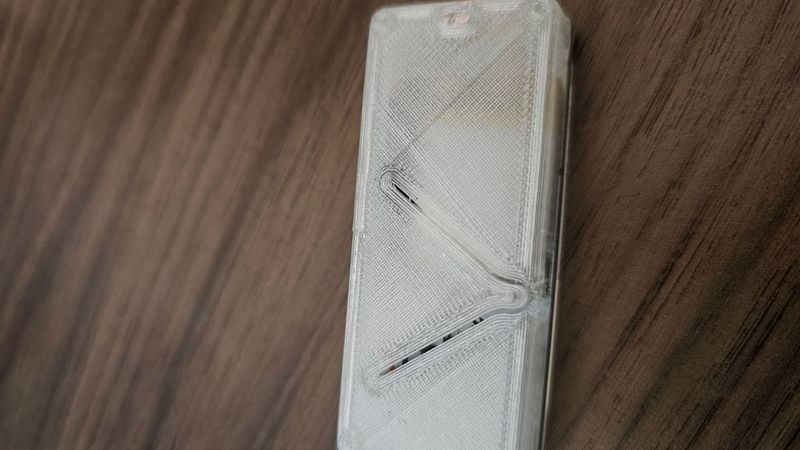

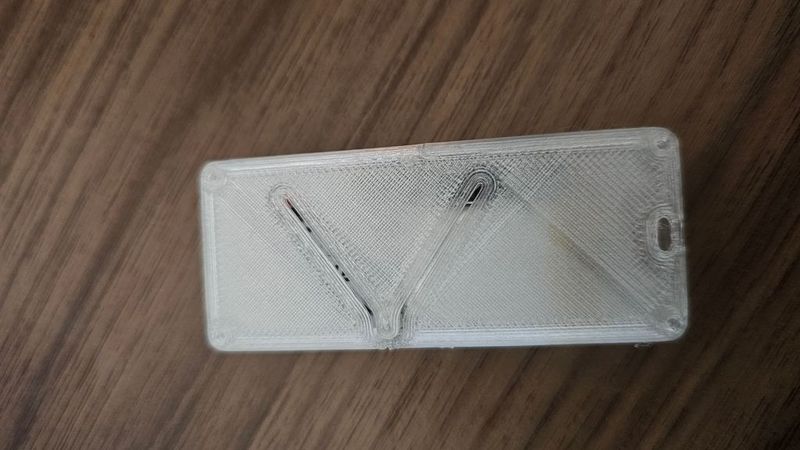

The focus was to keep it compact, with the same width and height dimensions as the board itself, plus a rear structure for the button.

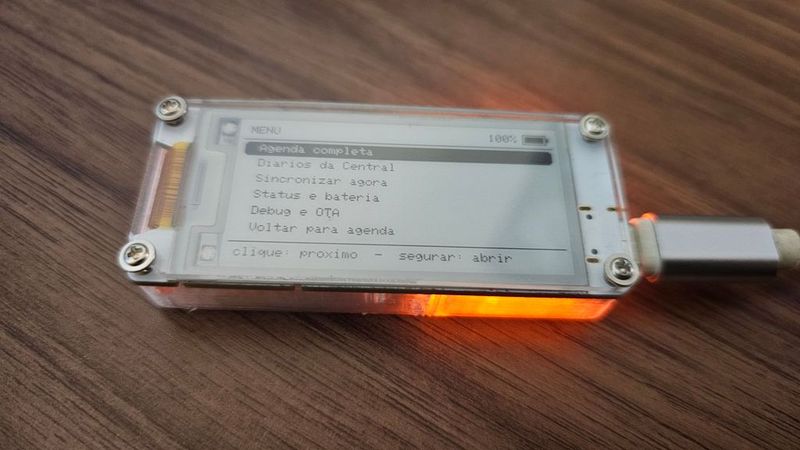

I used 4 self-tapping screws, the same type that came with a 9g servo, to mount the board. My board kit came with 2 acrylic plates, so I used one of them as optional screen protection.

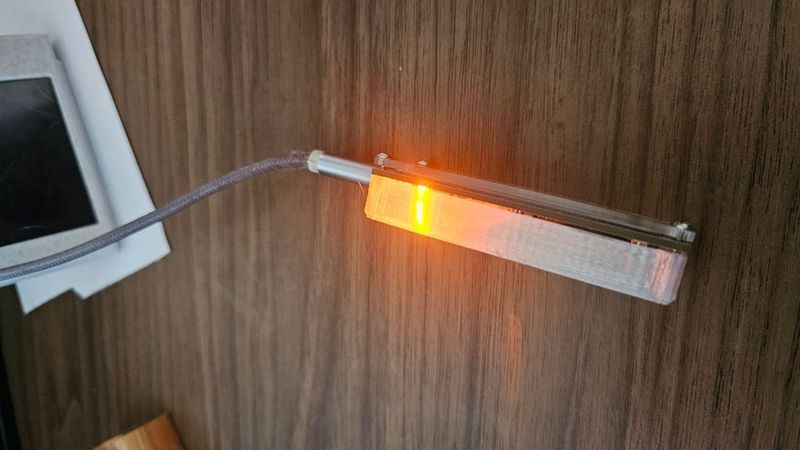

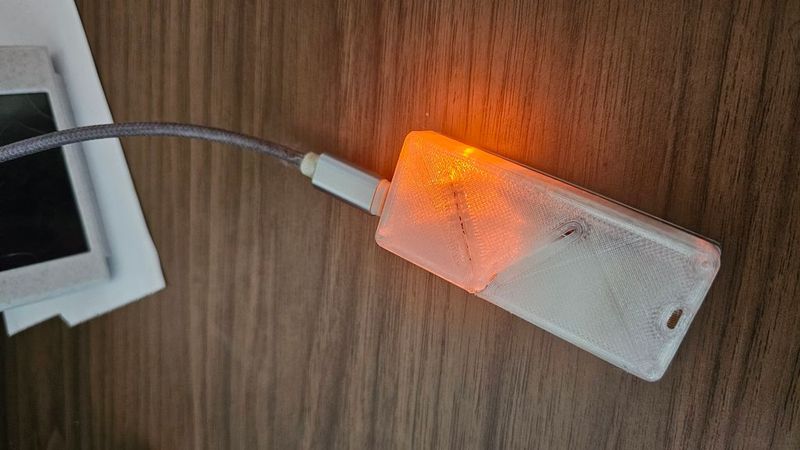

The print was made using translucent PETG to make the LEDs easier to see.

To speed up the print, I configured my slicer, Cura, with the highest layer height available: Low Quality, 0.28 mm. On my Ender 3 V3 SE, the print took less than 30 minutes.
