DJI O4 (Lite) FPV Pan Servo Mount (Stock & Axisflying Mod)

🇬🇧 English Description

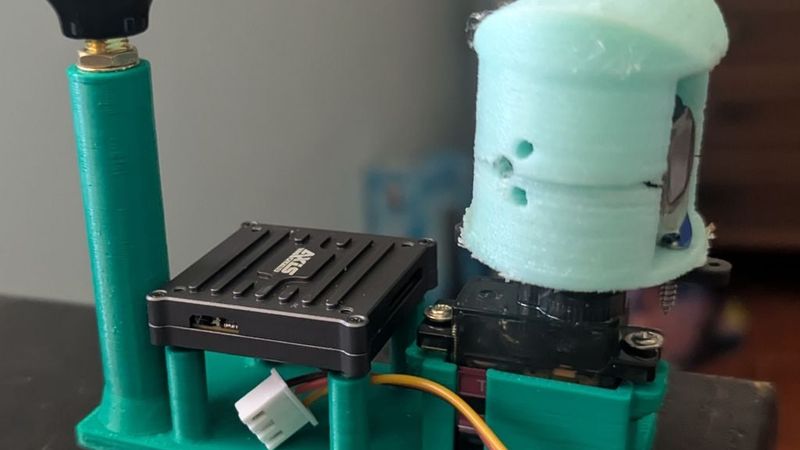

A versatile Pan Servo Mount designed for the DJI O4 (Lite) FPV system. This mount adds a left/right pivoting axis powered by a standard 9g micro servo, perfect for fixed-wing FPV flights and head-tracking setups.

It is fully compatible with both the completely stock DJI O4 unit and units modified with the Axisflying metal heatsink and camera protector.

⚠️ CRITICAL WARNING - CABLE LENGTH ⚠️

The stock coaxial cable connecting the DJI O4 air unit to the camera is very short. If you are using the stock cable, DO NOT exceed 60º of servo rotation (e.g., 30º center, 0º left, 60º right). Exceeding this limit will pull and break the camera cable.

Recommendation: If you want full 180º panning freedom, you must purchase an aftermarket coaxial cable of at least 9cm in length.

File Guide & What to Print:

You need to choose your base, your anchor, and your camera mount depending on your setup and filament choice.

1. Bases (Choose one):

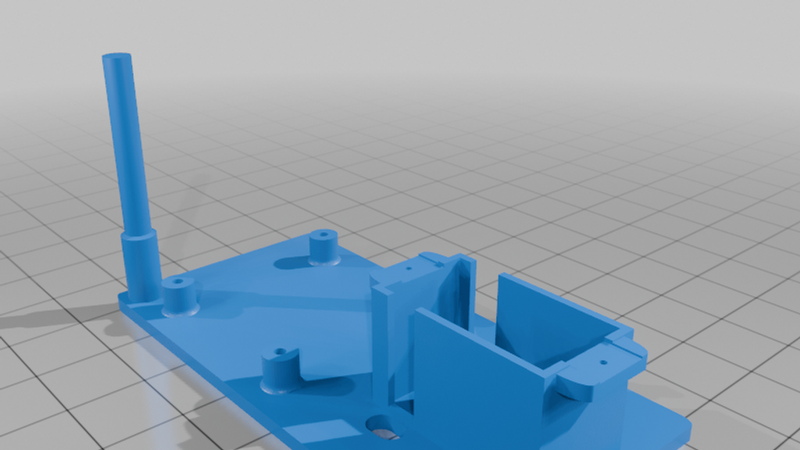

* Base TPU_Lineal.stl: Thin-walled version optimized strictly for TPU (less delamination risk).

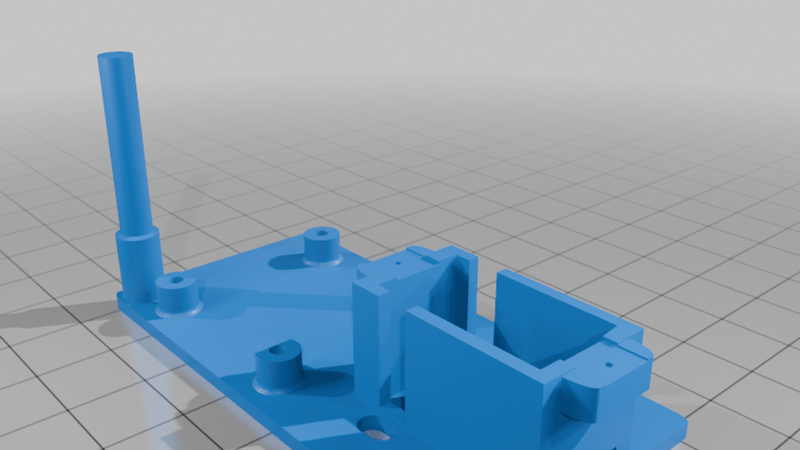

* Base ASA_ABS_TPU_Lineal.stl: Thicker walls to prevent delamination on the antenna/O4/servo mounts. Good for ASA, ABS, or TPU.

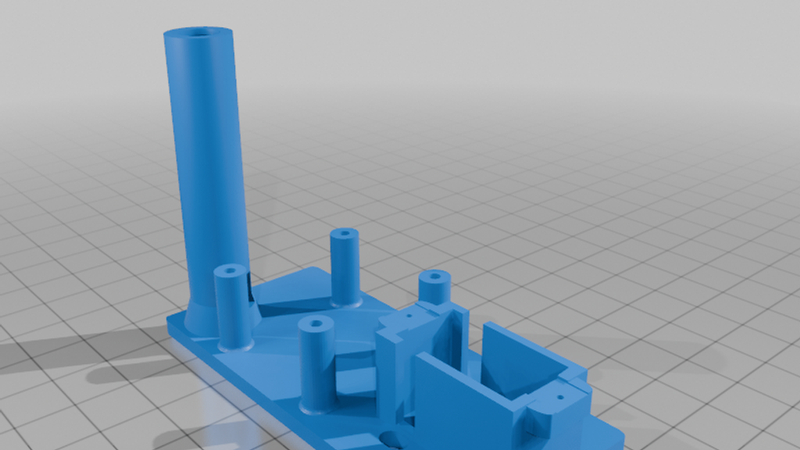

*Base ASA_ABS_TPU_SMA.stl: Wider base designed to replace the stock O4 antenna with an SMA connector.

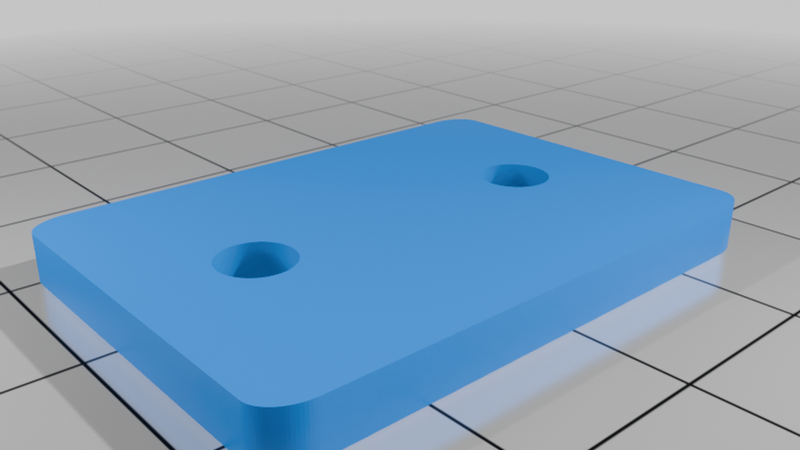

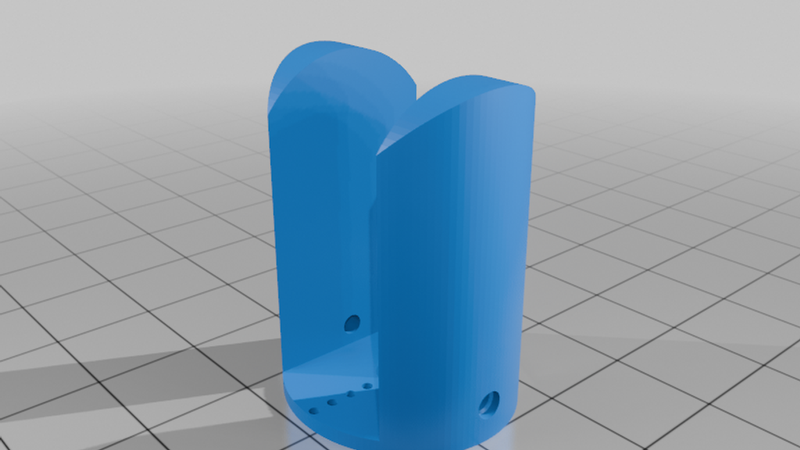

2. Anchors (Choose one to match your base):

* Anclaje TPU.stl: Use this if you printed the thin-walled "Base TPU_Lineal.stl".

* Anclaje ASA_ABS.stl: Use this if you printed any of the thicker-walled bases.

3. Camera Mounts (Choose one):

* Camera Mount Original.stl: Use this if you have the stock O4 camera with its original plastic mount.

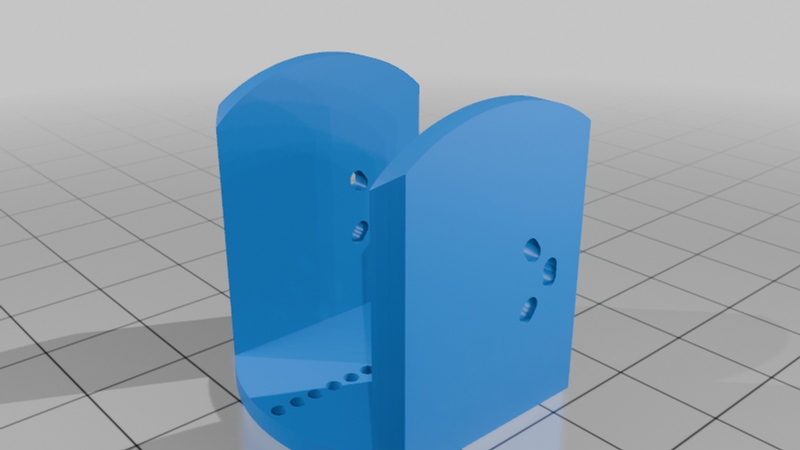

* Camara Mount Axis Flaying.stl: For the 20mm Axisflying camera protector.

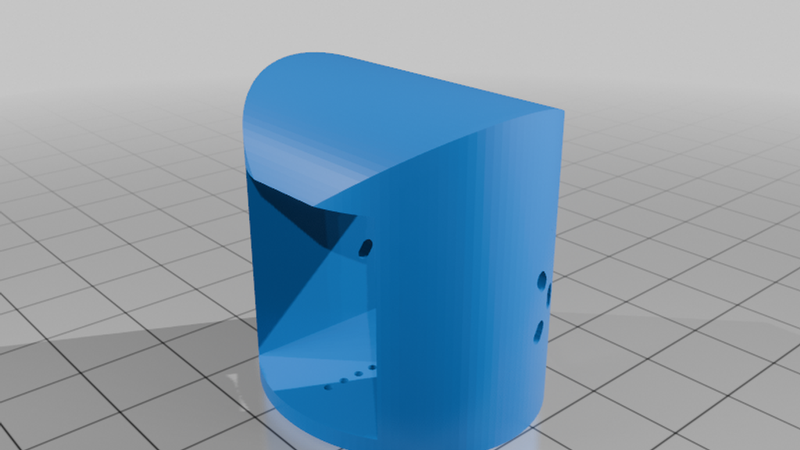

* Camera Mount FULL AxisFlaying.stl: Completely protects the Axisflying setup. Must be printed in TPU. If printed in rigid filament, you will have a very hard time attaching it to the servo arm.

4. Optional (But recommended):

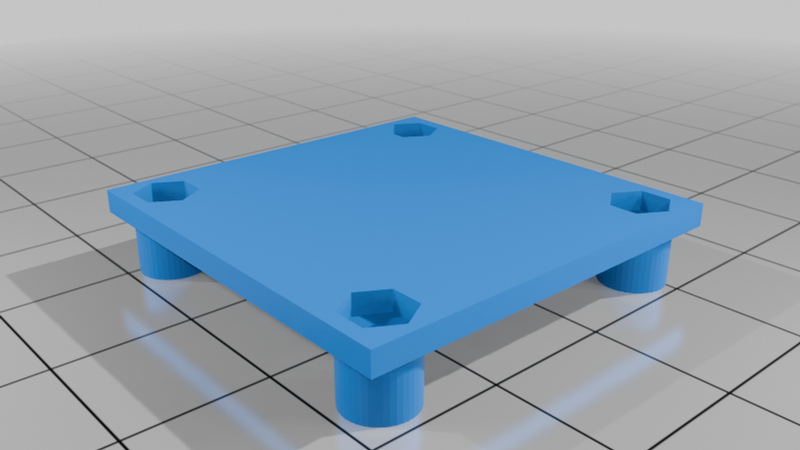

* Top Air Unit ASA_ABS.stl: Top protector for the Air Unit. Highly recommended to print in TPU (or any material) if you are NOT using the Axisflying heatsink.

5. Required Hardware / Additional Components

* 4x M2 screws to mount the Air Unit.

* 2x M3 threaded inserts for the base anchor.

* 2x M3 screws to attach the base to the anchor.

* 2x M2 screws to mount the camera.

* 1x 9g Micro Servo (must use the long servo arm).

* Servo mounting screws (typically included with the servo to secure the body and the arm).

* 1x SMA pigtail cable (Only required if printing the SMA base version).

* Heat shrink tubing to secure the stock antenna (Only required if printing the stock antenna base version).

🇪🇸 Descripción en Español

Un soporte de paneo (Pan Mount) versátil diseñado para el sistema FPV DJI O4 (Lite). Este soporte añade un eje de pivotaje (izquierda/derecha) accionado por un microservo estándar de 9g, ideal para vuelos FPV en aviones de ala fija o configuraciones con head-tracking.

Es totalmente compatible tanto con la unidad DJI O4 de fábrica (stock) como con aquellas que tienen instalado el mod de metal de Axisflying (disipador y protector de cámara).

⚠️ ADVERTENCIA CRÍTICA - LONGITUD DEL CABLE ⚠️

El cable coaxial de fábrica que une la Air Unit O4 con la cámara es demasiado corto. Si usas el cable original, asegúrate de que el giro del servo no supere los 60º en total (por ejemplo: centro a 30º, izquierda a 0º, derecha a 60º). Si superas este límite, el servo tirará del cable y lo partirá.

Recomendación: Si quieres mover el servo los 180º completos, es muy recomendable comprar un cable aparte de al menos 9cm de longitud.

Guía de Archivos y Qué Imprimir:

Debes elegir una base, un anclaje y una montura para la cámara dependiendo de tu equipo y del filamento que vayas a usar. El TPU es el más recomendable para soportar impactos, o una combinación de base en ABS/ASA y la cámara en TPU.

1. Bases (Elige una):

* Base TPU_Lineal.stl: Versión con paredes más finas, pensada estrictamente para TPU (ya que es más difícil que se deslamine).

* Base ASA_ABS_TPU_Lineal.stl: Versión con paredes algo más gruesas para evitar que se deslamine la sujeción de la antena, la O4 o el servo. Útil para ASA, ABS o TPU.

* Base ASA_ABS_TPU_SMA.stl: Versión más ancha pensada para sustituir la antena de stock de la O4 y ponerle un conector SMA.

2. Anclajes (Elige el que corresponda a tu base):

* Anclaje TPU.stl: Úsalo si imprimiste la versión de paredes finas ("Base TPU_Lineal.stl").

* Anclaje ASA_ABS.stl: Úsalo si imprimiste alguna de las versiones de base con paredes gruesas.

3. Sujeción de la Cámara (Elige una):

* Camera Mount Original.stl: Úsala si tienes la cámara O4 de stock con la montura de plástico que viene incluida.

* Camara Mount Axis Flaying.stl: Úsala si tienes el protector de Axisflying de 20mm.

* Camera Mount FULL AxisFlaying.stl: La cámara viene completamente protegida. Se recomienda encarecidamente imprimir en TPU. Si usas filamento rígido, será muy difícil anclarlo al brazo del servo.

4. Opcional (Pero recomendado):

* Top Air Unit ASA_ABS.stl: Protector superior de la Air Unit. Muy recomendable imprimirlo (en TPU o cualquier material) si no utilizas la protección/disipador de Axisflying.

5. Hardware Requerido / Componentes Adicionales:

* 4x Tornillos M2 para anclar la Air Unit.

* 2x Insertos roscados M3 para el anclaje de la base.

* 2x Tornillos M3 para fijar la base al anclaje.

* 2x Tornillos M2 para anclar la cámara.

* 1x Microservo de 9g para el movimiento (se debe usar el brazo largo).

* Tornillos para sujetar el servo a la base y el brazo al servo.

* 1x Cable pigtail con conector SMA (Solo necesario si se imprime la versión de la base para SMA).

* Tubo termorretráctil para fijar la antena de stock (Solo necesario si se imprime la versión de la base para antena de stock).
