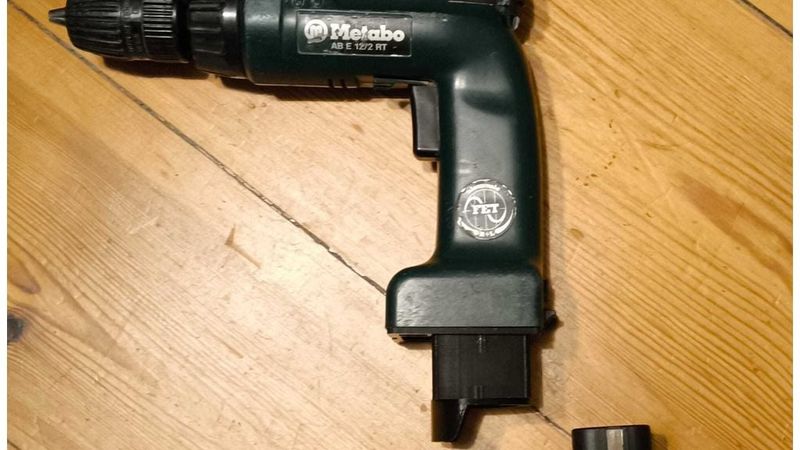

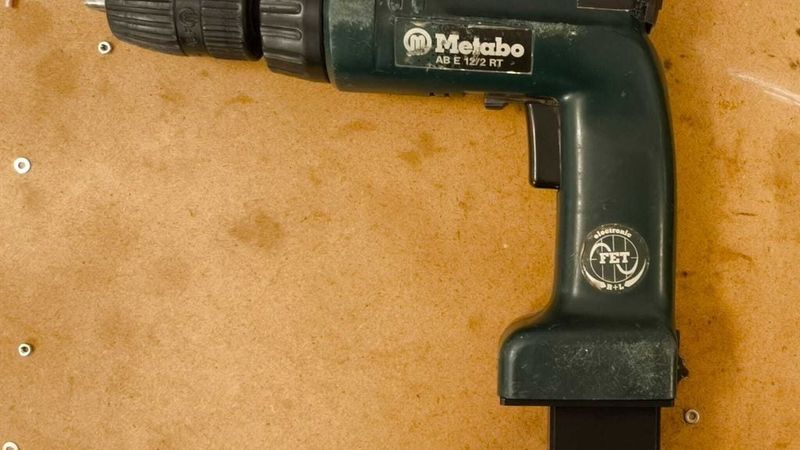

Adapter for older Metabo 12V battery tools to use a 12V Parkside battery with the design from cheffeundwackl

It is not an remix, it is more like an add on. I did not alter the file of cheffeundwackl (very good model). But my model is useless without the file of cheffeundwackl https://www.thingiverse.com/thing:4884812/files

Adapter for older Metabo 12V battery tools to use a 12V Parkside battery with the design from cheffeundwackl https://www.thingiverse.com/thing:4884812/files

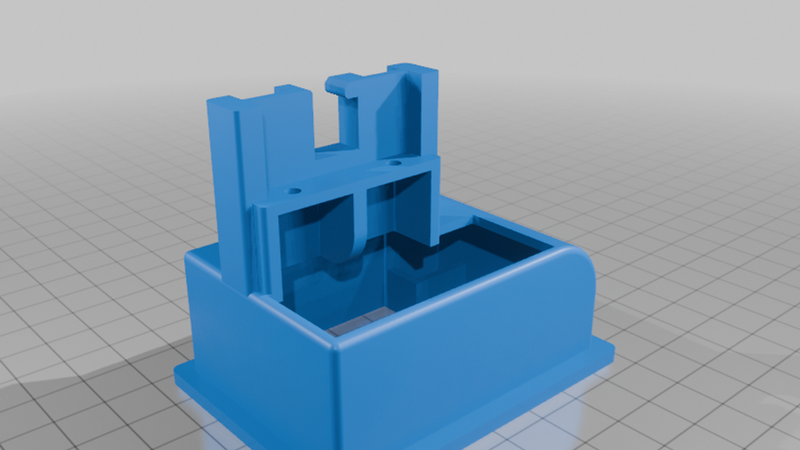

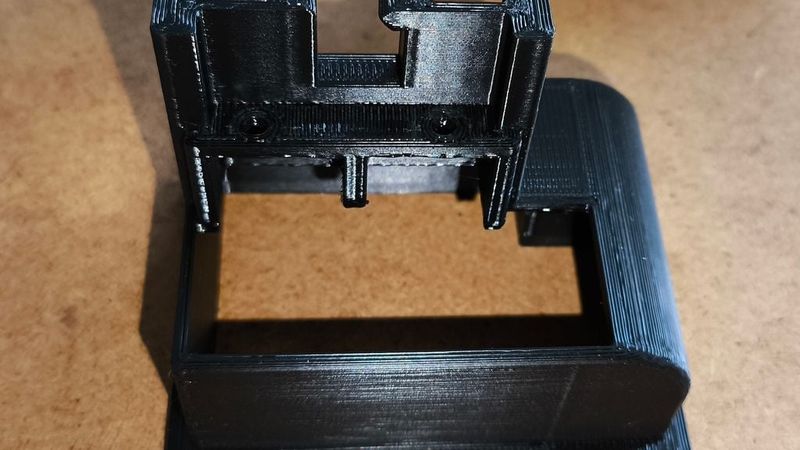

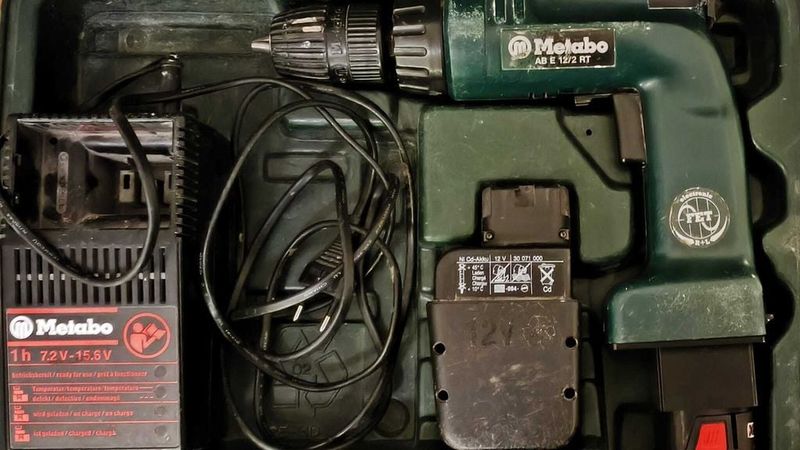

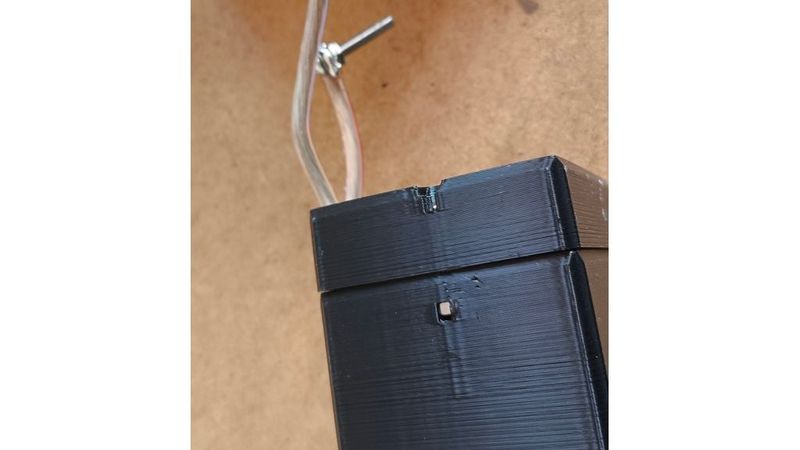

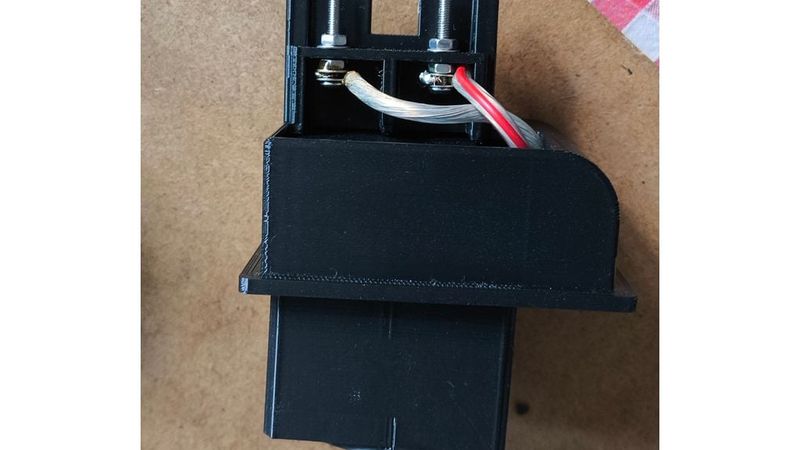

I build the design from cheffeundwackl and then print this here and glued the design into this adapter. (You don't need to take apart or damage an old battery case for this. Plus, with this design, it also fits into the old box). I soldered the cables to the m3 screws which act as the terminals for the current from the battery. (It is important that the cables from the battery are fixed and that they never can touch each other as this would risk a fire). The hole, which is more in the center get the positive pole. I had to file down the nose for the closing mechanism of my 3d modell a tiny bit (before it was hard to pull the adapter out of the drill again). Only work with batteries and current, if you know what you are doing. Use of this model is on your own responsibility.

Adapter für ältere Metabo 12V Akku-Werkzeuge, um einen 12V Parkside Akku mit dem Design von cheffeundwackl zu verwenden

https://www.thingiverse.com/thing:4884812/files

Ich habe das Design von cheffeundwackl nachgebaut, dieses hier ausgedruckt und das Design in diesen Adapter eingeklebt. (Sie müssen dafür kein altes Akkugehäuse auseinandernehmen und zerstören. Außerdem passt es mit dieser Konstruktion auch in die alte Box). Die Kabel habe ich an die M3-Schrauben gelötet, die als Kontakte für den Strom aus dem Akku dienen. (Es ist wichtig, dass die Kabel vom Akku fest fixiert sind und sich niemals berühren können, da sonst Brandgefahr besteht.) Das Loch, das sich mehr in der Mitte befindet, bekommt den Pluspol.

Ich musste die Nase für den Schließmechanismus meines 3D-Modells ein wenig abschleifen, da es vorher schwierig war, den Adapter wieder aus der Bohrmaschine zu ziehen.

Arbeiten Sie nur mit Akkus und Strom, wenn Sie wissen, was Sie tun. Die Nutzung dieses Modells erfolgt auf eigene Verantwortung.
