Meshtastic / MeshCore RAK WisBlock / 19003 / 4631 small enclosure with solar cell

(English description below)

Dies ist ein kleines Gehäuse für einen RAK WisBlock 19003/4631. Es enthält einen Rahmen sowie genaue Schraublöcher für die Halteschrauben des WisBlock 19003. Der WisBlock 19003 hat genügend Platz nach unten sodass noch ein Umweltsensor (z.B. BME680) auf die Unterseite montiert werden kann.

Das Loch für den Antennen-Pigtail enthält innen einen Sechskant, sodass sich der Pigtail beim Anziehen der SMA-Verschraubung nicht mitdrehen kann. Die Öffnungen für den USB-Anschluss und die LEDs sind passgenau. Die Bluetooth-Antenne wird innen an die Seitenwand geklebt.

Als Akku wird ein LiPo mit Abmessungen von ca. 53x35x10mm benutzt, z.B. ein EEMB LP963450 1800mAh. Als Schalter kommt ein SS-12F15 zum Einsatz, die Rückplatte besitzt einen entsprechenden Schutz gegen unbeabsichtiges Einschalten.

Soll der Node irgendwo befestigt werden, so kann dies mit der zweiten Rückplatte geschehen, diese enthält Löcher für 2 10x5mm Magnete und kann auch über Kabelbinder oder Paracord befestigt werden. Die Laufzeit als Meshtastic-Node beträgt hierbei 4-6 Tage. Vorsicht, das Gehäuse ist nur bedingt wasserdicht!

Es steht auch eine Rückplatte für eine 68x37mm Solarzelle zur Verfügung. Damit kann sich der Node in der Sonne langsam selbst wieder aufladen (funktioniert wirklich!).

Zusätzlich benötigt:

4x Einschmelzeinsätze M3x4x4mm (https://amzn.eu/d/0hgYsSIg)

4x M3x5-8mm Schrauben

1x Schalter SS-12F15 (https://amzn.eu/d/05L18jTK)

1x LiPo Akku 53x35x10mm z.B. EEMB LP963450 / 1800mAh (https://amzn.eu/d/0c4euq3y)

1x LoRa Antenne (https://amzn.eu/d/08kDAiQE)

1x Solarzelle 68x37mm (https://amzn.eu/d/0gvYRTG8)

(Die Amazonlinks sind Beispiele und keine Affiliate-Links!)

English description

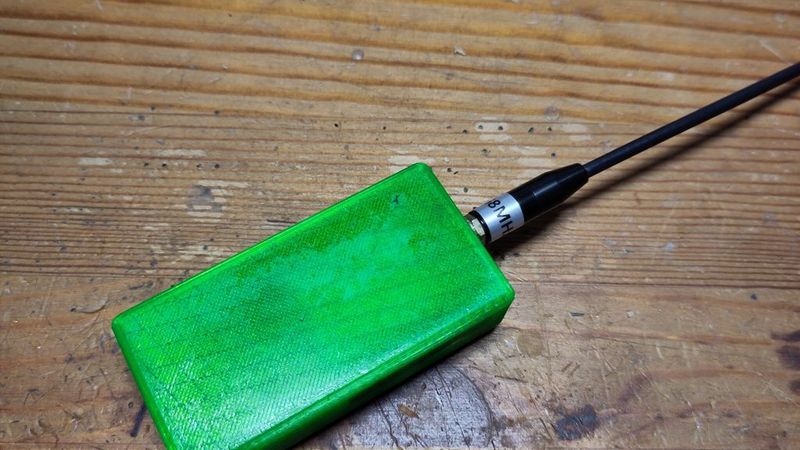

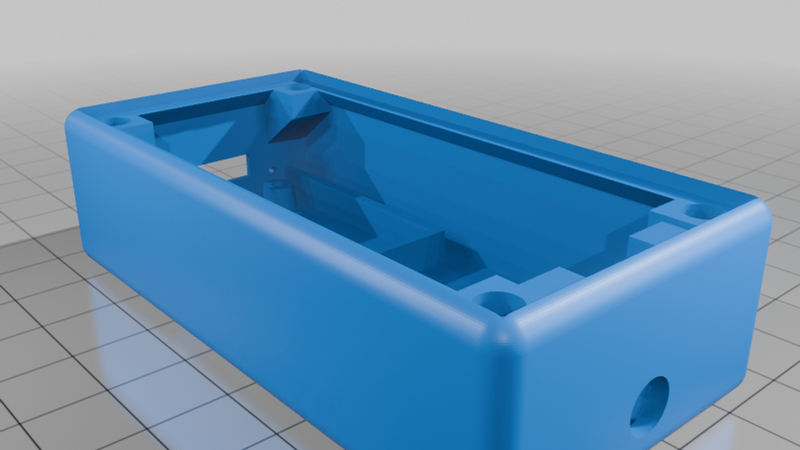

This is a small enclosure for a RAK WisBlock 19003/4631. It features a frame and precisely positioned screw holes for the WisBlock 19003’s mounting screws. The WisBlock 19003 has enough space below it to allow an environmental sensor (e.g., BME680) to be mounted on the underside.

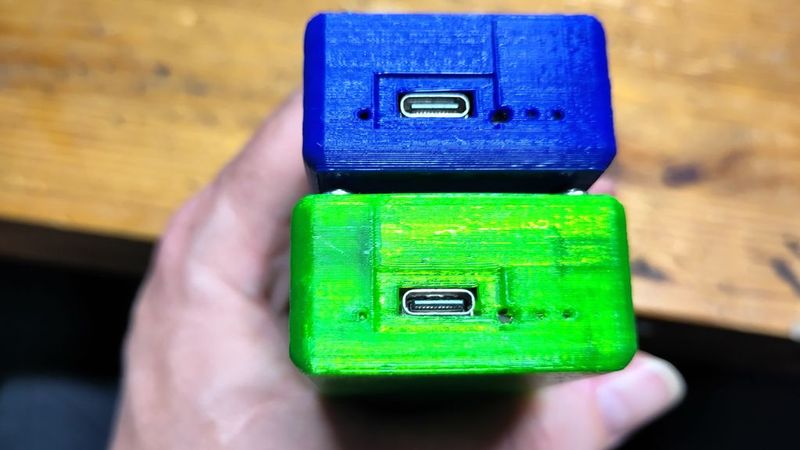

The hole for the antenna pigtail has a hexagon on the inside, so the pigtail cannot rotate when the SMA connector is tightened. The openings for the USB port and the LEDs are precisely cut to fit. The Bluetooth antenna is glued to the inside of the side wall.

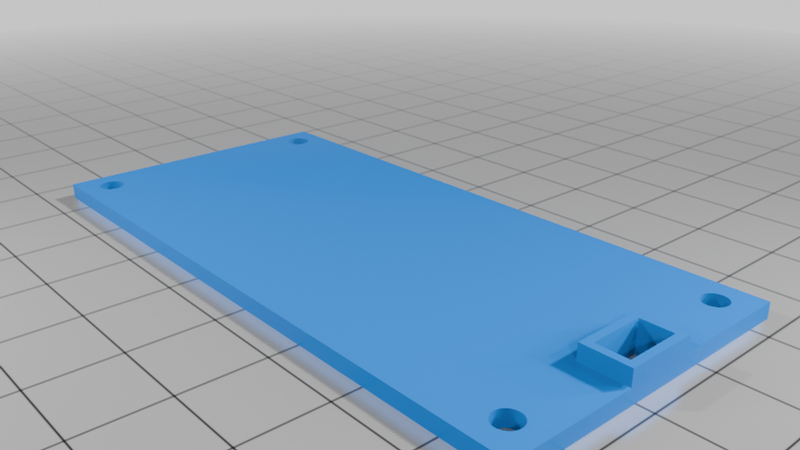

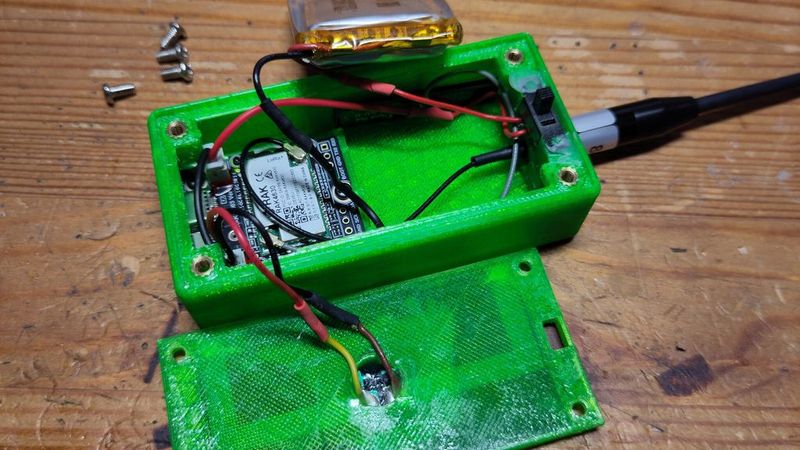

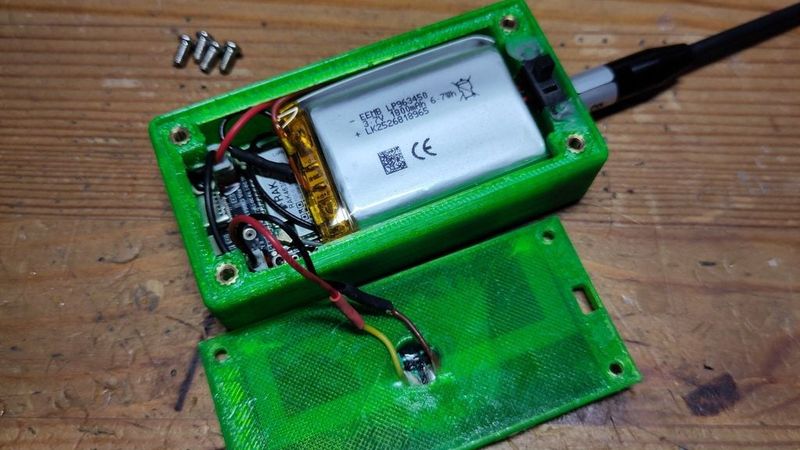

A LiPo battery with dimensions of approx. 53x35x10mm is used, e.g., an EEMB LP963450 1800mAh. An SS-12F15 is used as the switch; the backplate features appropriate protection against accidental activation.

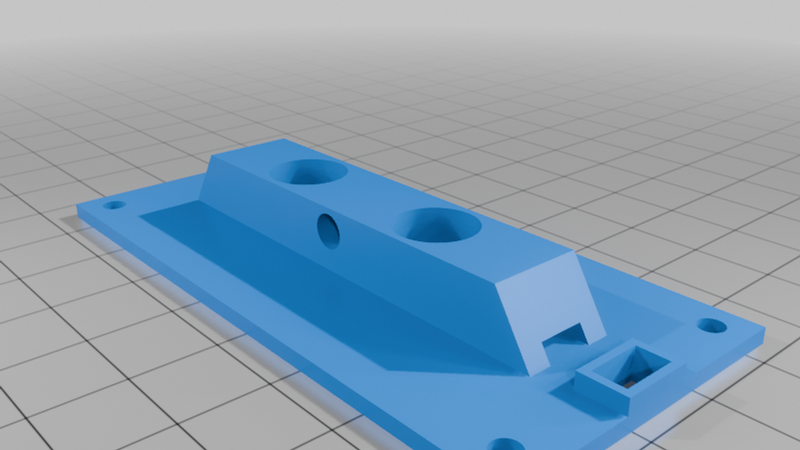

If the node needs to be mounted somewhere, this can be done using the second backplate, which has holes for two 10x5mm magnets and can also be secured with cable ties or paracord. The runtime as a Meshtastic node is 4–6 days. Caution: the housing is only partially waterproof!

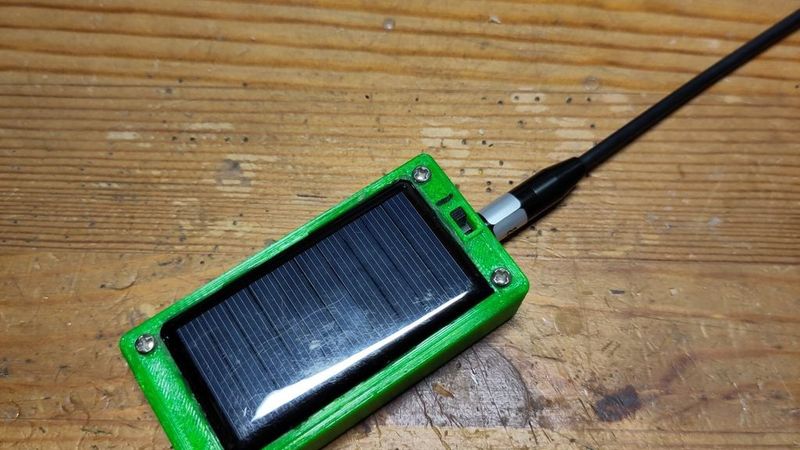

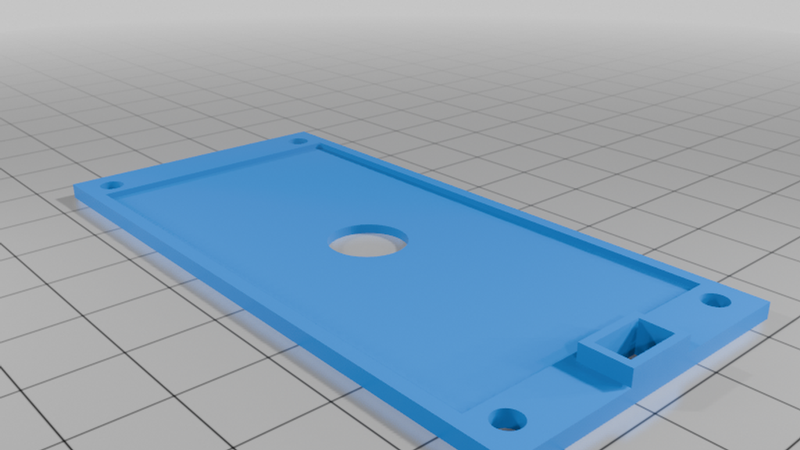

A backplate for a 68x37mm solar cell is also available. This allows the node to slowly recharge itself in the sun (it really works!).

Additionally required:

4x M3x4x4mm solder-in inserts (https://amzn.eu/d/0hgYsSIg)

4x M3x5-8mm screws

1x SS-12F15 switch (https://amzn.eu/d/05L18jTK)

1x LiPo battery 53x35x10mm, e.g., EEMB LP963450 / 1800mAh (https://amzn.eu/d/)

1x LoRa Antenna (https://amzn.eu/d/08kDAiQE)

1x Solar cell 68x37mm (https://amzn.eu/d/0gvYRTG8)

(The amazon links are not affiliate links, just examples)
