MC4-Tool-fuer-SF4000MIXPro
Description

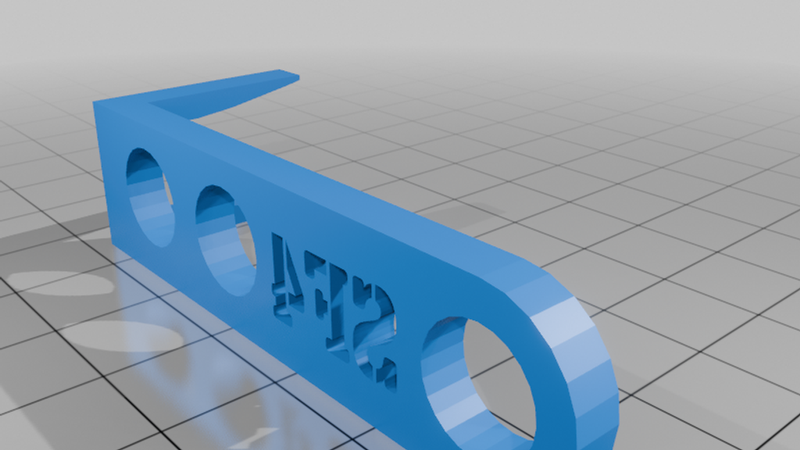

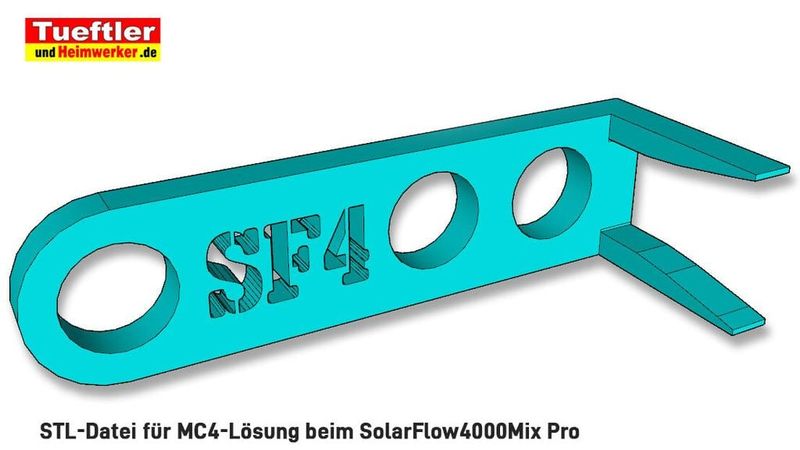

Bei einem Test des Zendure Solar-Speicher SolarFlow 4000 Mix Pro (Prototyp) lassen sich die MC4-Stecker und -Kappen leider schwierig lösen, da herkömmliche MC4-Werkzeuge aus Platzgründen kaum verwendet werden können. Angesichts dessen habe ich dieses kleine Tool für euch entworfen.
Falls ihr zufällig auch die gleiche Solaranlage, also SolarFlow 4000 Mix Pro, einsetzt, könnt ihr dieses Tool nutzen, um auch unter behängten Verhältnissen die Stecker oder Kappen zu lösen.
Das Werkzeug wird dabei am Stecker vorbeigeführt und dann von der Seite genau in die entsprechenden Schlitze geschoben. Dabei sollte sich dann der Stecker herausziehen lassen.
Ihr solltet ein wenig vorsichtig sein, weil die seitlichen Spitzen etwas filigran sein müssen.

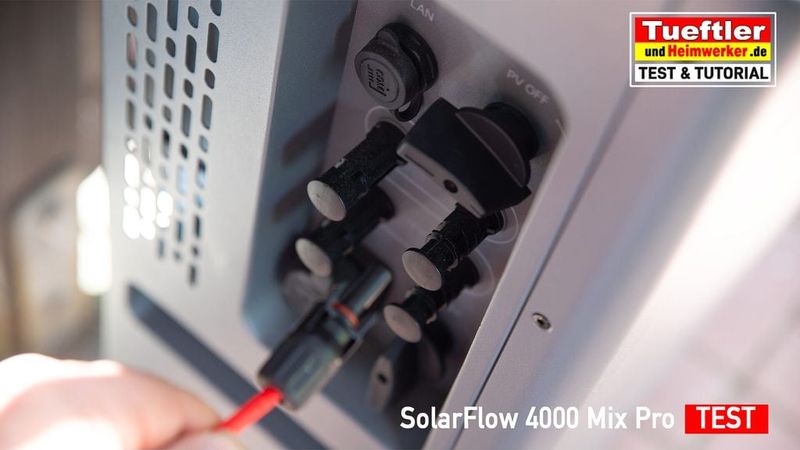

In meinem Blog https://www.tueftler-und-heimwerker.de/ und in meinem Youtube-Kanal könnt ihr in einem Video auch den Speicher, wo das Gerät zum Einsatz kommen soll, nochmals genauer sehen https://www.youtube.com/watch?v=E7vwrPpM634 .
Der Ausdruck des Modells ist unproblematisch und sollte auf jedem 3D-Drucker sofort klappen.
Für den Ausdruck verwende ich PETG Filament, da PLA einfach nicht stabil genug ist.
Ich nutze z. B. dieses Filament: https://www.tueftler-und-heimwerker.de/product/petg-filament-in-weiss/
Ich verwende 0,2 mm Layerhöhe mit Stützstruktur bei min. 40 % Füllung für den Druck.
Die Stützstruktur wird für die Löcher empfohlen.
Jegliche Gewaehrleistung ist ausgeschlossen.
Weitere Projekte und Elektronik Tipps/3D-Modelle/Zeichnungen auf
https://www.tueftler-und-heimwerker.de/tag/3d-drucker/
During a test of the Zendure SolarFlow 4000 Mix Pro solar storage unit (prototype), I found that the MC4 connectors and caps are unfortunately difficult to disconnect, as conventional MC4 tools can hardly be used due to space constraints. With that in mind, I designed this small tool for you.
If you happen to be using the same solar system—the SolarFlow 4000 Mix Pro—you can use this tool to disconnect the connectors or caps even in tight spaces.
To do so, guide the tool past the connector and then slide it precisely into the corresponding slots from the side. The connector should then be easy to pull out.
You should be a little careful, because the side tips need to be quite delicate.
On my blog https://www.tueftler-und-heimwerker.de/ and on my YouTube channel, you can also watch a video showing the storage tank where the device is intended for use in more detail https://www.youtube.com/watch?v=E7vwrPpM634 .
Printing the model is straightforward and should work immediately on any 3D printer.
For printing, I use PETG filament, as PLA simply isn’t stable enough.
For example, I use this filament: https://www.tueftler-und-heimwerker.de/product/petg-filament-in-weiss/
I use a layer height of 0.2 mm with support structures and a minimum infill of 40% for printing.
Support structures are recommended for the holes.
No warranty is provided.
More projects and electronics tips/3D models/drawings at
