Case de proteção IoT para chamada: V12Absolute - Isso sim é geometria

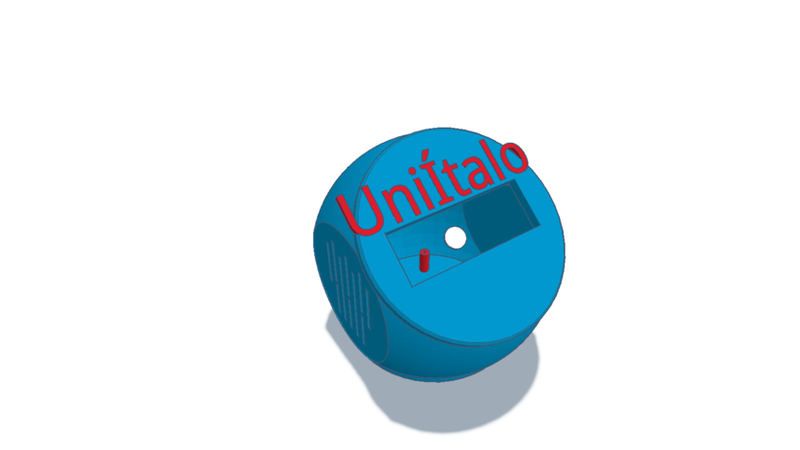

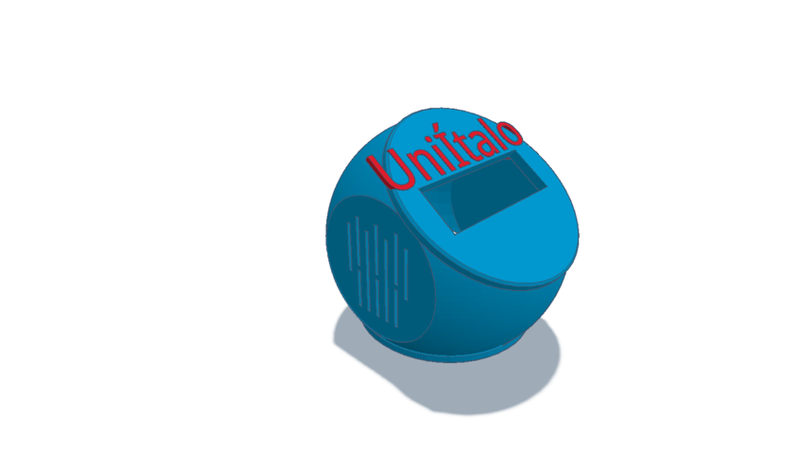

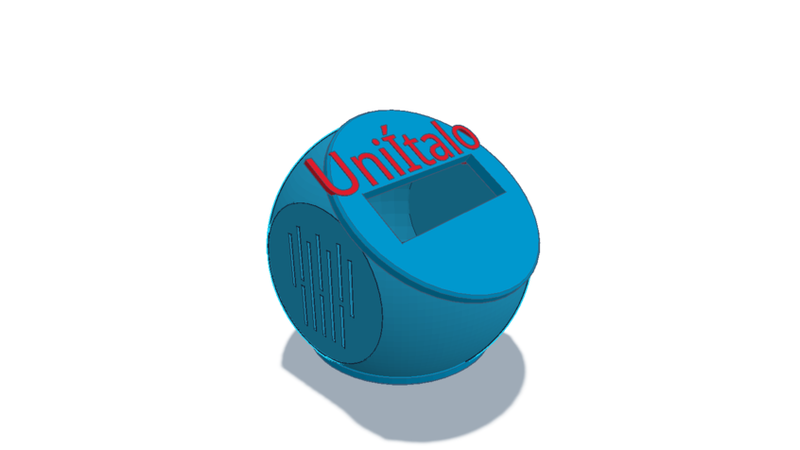

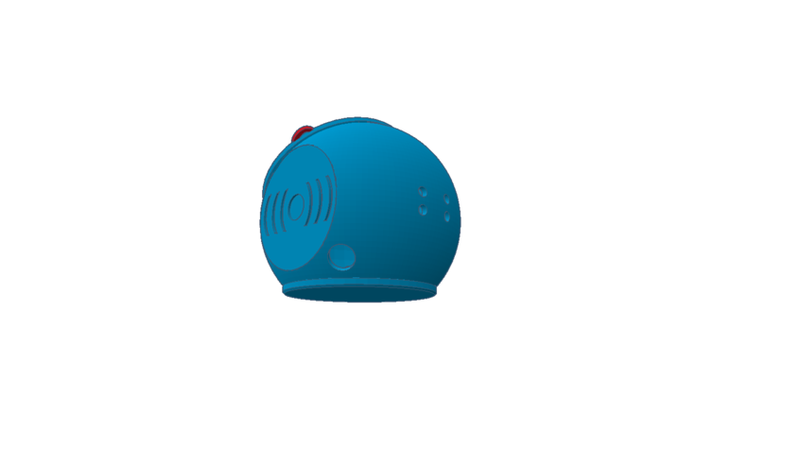

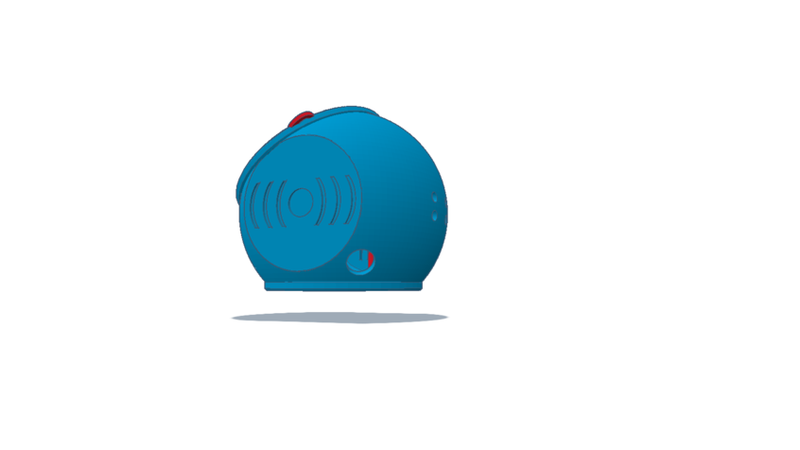

O V12Absolute é um gabinete industrial de alta performance com geometria esférica, desenvolvido para o sistema de chamada geotemporal Iot. Fugindo dos padrões de caixas retangulares, esta esfera foi projetada matematicamente via Codeblocks para oferecer máxima rigidez estrutural e uma estética futurista para ambientes acadêmicos e corporativos.

🛠 Especificações Técnicas

* Geometria: Esfera de Raio 60mm.

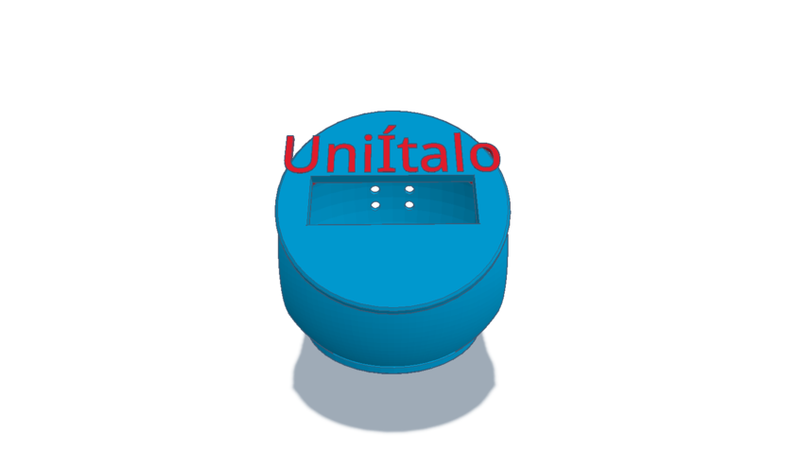

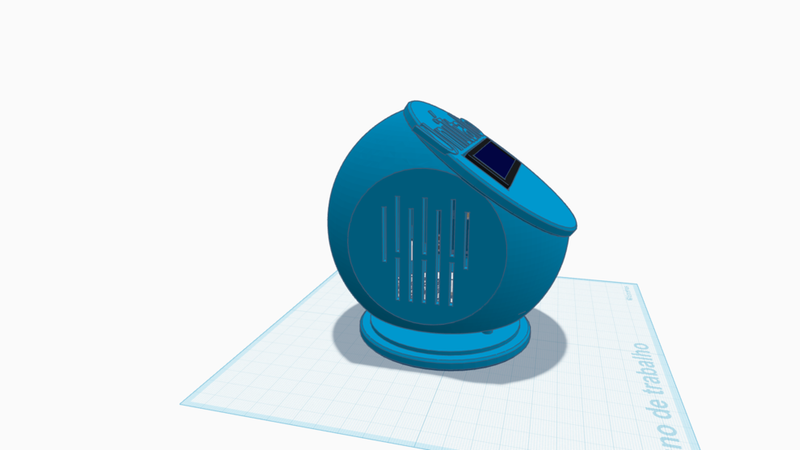

* Interface de Usuário: Face inclinada a 35° para leitura ideal do LCD e interação RFID (Otimização IHC).

* Espessura de Parede: 3mm (Reforçada para uso intenso).

Compatibilidade: ESP32 DevKit V1 (Versão de 30 pinos).

* Display LCD 16x2 (com adaptador I2C).

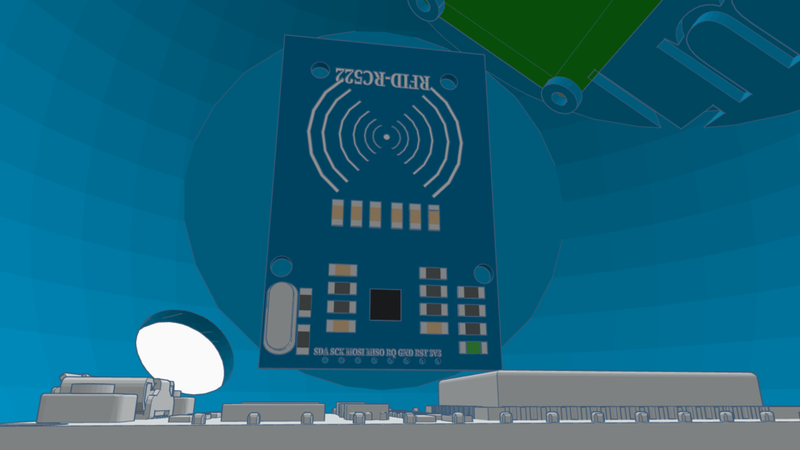

* Módulo Leitor RFID RC522.

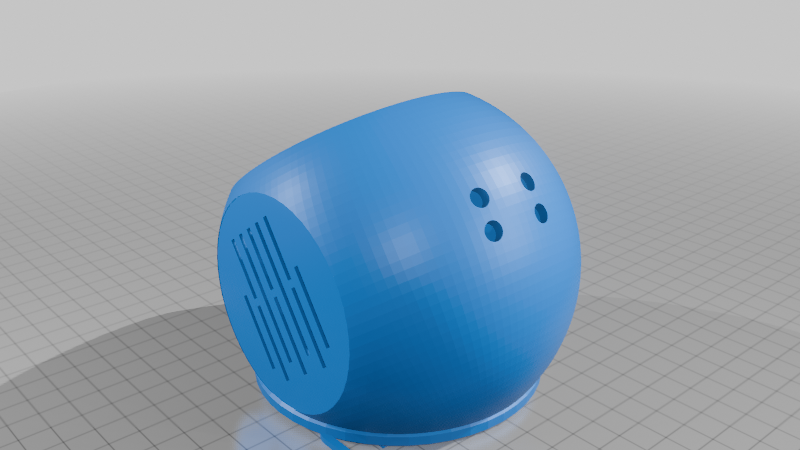

* Montagem: Furos traseiros duplos para parafusos M6 (Projetados para buchas de parede de 8mm).

🏗 Destaques de Engenharia

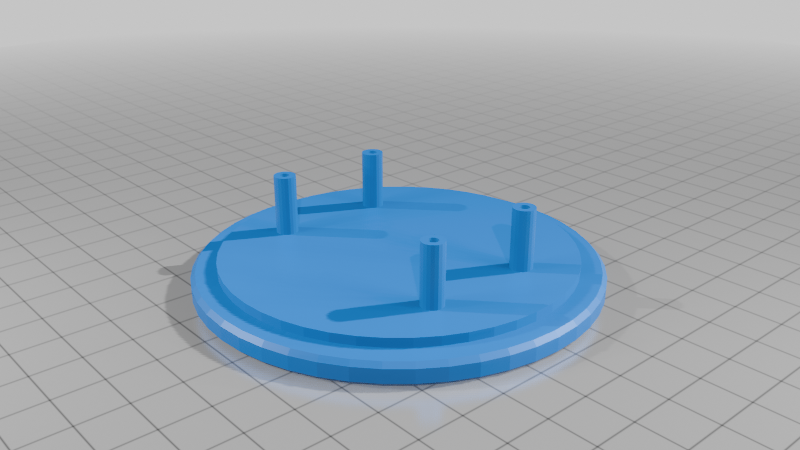

* Torres de Sustentação de Precisão: Pilares alinhados para o ESP32 (25,5 x 48,5 mm) e LCD, proporcionando um "vão de serviço" para organização limpa de cabos e fluxo de ar térmico.

* Fiação Anti-Estresse: O volume interno permite que os cabos jumpers operem sem tensão mecânica, evitando falhas de conexão por vibrações.

* Segurança Estrutural: Inclui assinaturas técnicas integradas em baixo-relevo de 1mm. A estrutura foi concebida como uma "caixa-preta" após a montagem, protegendo os componentes internos contra manipulação indevida.

🖨️Recomendação de material:

* Material: PETG ou ASA (pela durabilidade) ou PLA+ / Tough PLA.

⚖️ Licença e Propriedade Intelectual

Este design é parte de um projeto proprietário de Luiz Mario A.. Ele é compartilhado com a comunidade maker para uso pessoal e educacional. Qualquer reprodução comercial ou modificação das assinaturas integradas é estritamente proibida e protegida por registro digital de anterioridade.
