Wanbo Vali 1 Projector - Focus Motor Bracket Repair / Reparación Soporte Motor de Enfoque

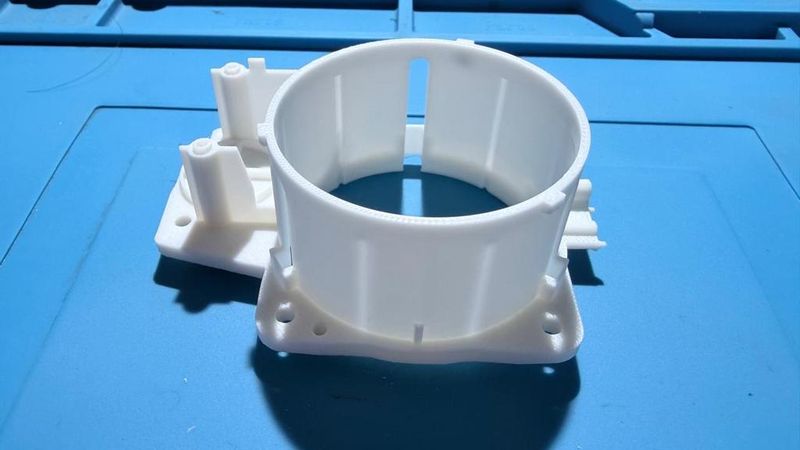

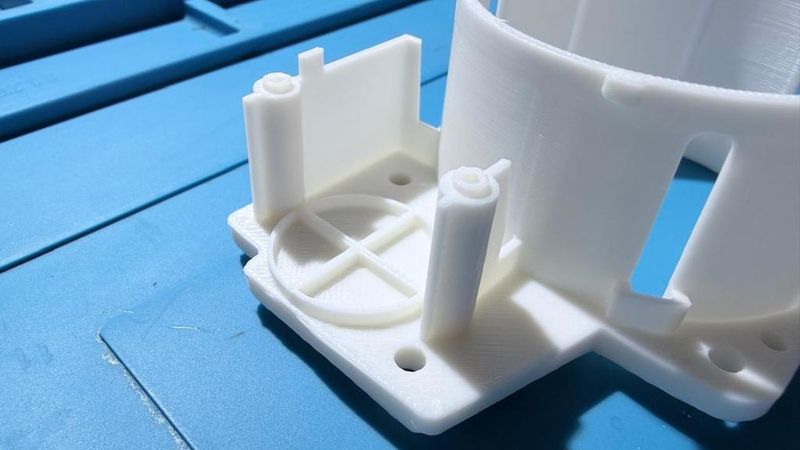

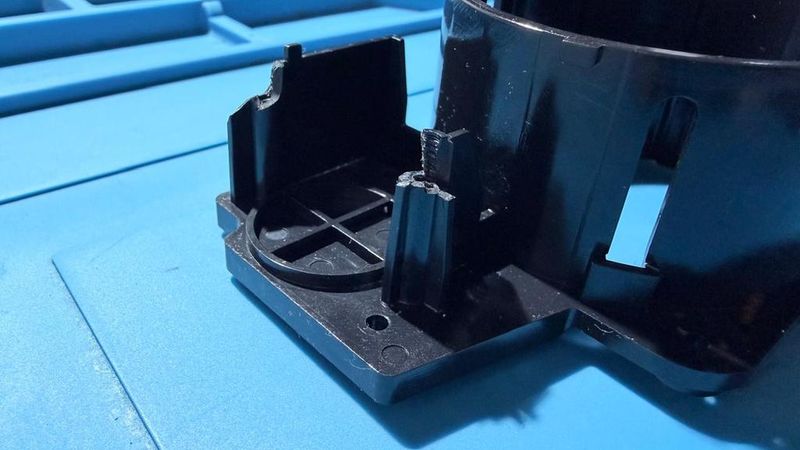

(EN) This is a replacement bracket for the focus motor of the Wanbo Vali 1 projector. It is very common for the original plastic posts holding the focus motor assembly to break under the tension of the gear. Since the manufacturer does not sell this internal plastic part, I designed this bracket to mount the motor using the existing screw holes in the projector's chassis.

(ES) Este es un soporte de reemplazo para el motor de enfoque del proyector Wanbo Vali 1. Es muy común que los postes de plástico originales que sostienen el ensamble del motor se rompan por la tensión del engrane. Dado que el fabricante no vende esta pieza interna, diseñé este soporte para montar el motor utilizando los agujeros de los tornillos originales en el chasis del proyector.

Parámetros de Impresión / Print Settings:

Material: ABS, ASA or PETG. DO NOT USE PLA. The internal heat from the LED and optical engine will melt and deform PLA, causing the projector to lose focus quickly. / ABS, ASA o PETG. NO USAR PLA. El calor interno del proyector deformará el PLA rápidamente.

Walls/Perimeters: 4 to 6 walls for maximum rigidity against the gear tension. / 4 a 6 paredes (perímetros) para máxima rigidez.

Infill: 40% (Gyroid or Cubic). / 40% (Giroide o Cúbico).

Supports: Yes, touching buildplate / Sí, tocando la base.

Installation Procedure (English)

1. Open the projector: Carefully open the projector's outer shell. I highly recommend searching for a Wanbo Vali 1 "teardown" or disassembly video on YouTube as a guide to avoid snapping any plastic clips.

2. Release the motor: Unscrew and release the focus motor from the broken base. Keep all the screws in a safe place, as you will reuse all the original hardware for the new assembly.

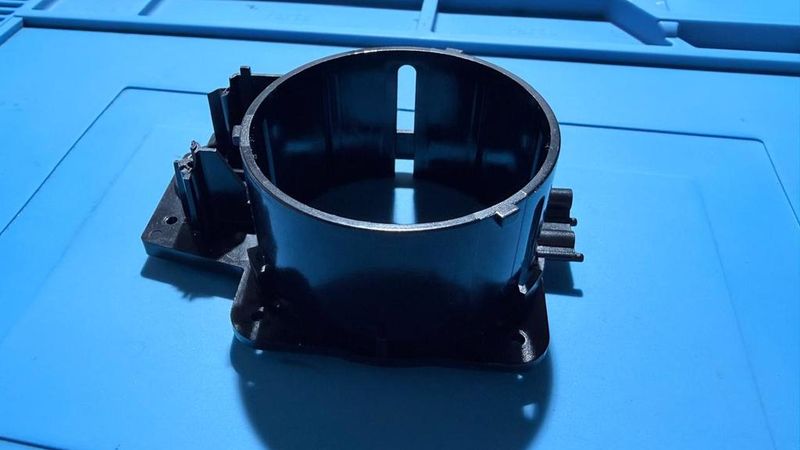

3. Remove the damaged bracket: Carefully unmount and remove the entire plastic structure that holds the focus lens.

4. Salvage the components: Extract the focus lens and the small electronic board from the damaged original plastic part that will be discarded.

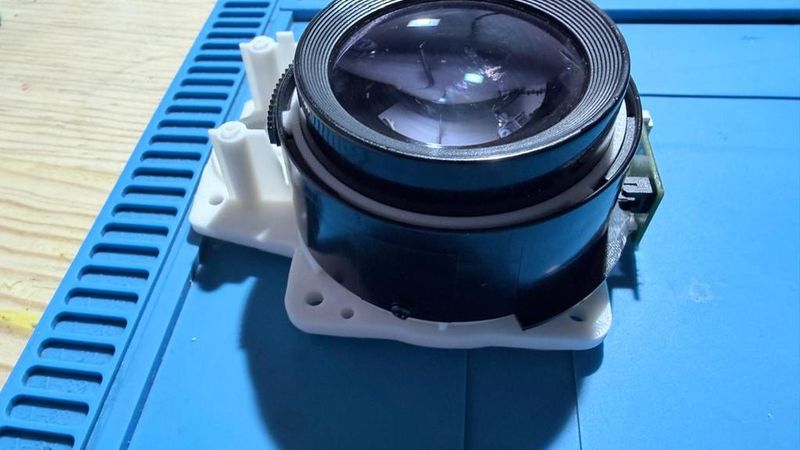

5. Prep the printed part: Place and install the lens and the electronic board into your new 3D-printed part, making sure they seat perfectly in their corresponding slots.

6. Mount to the chassis: Mount the newly assembled part back into the projector's optical engine, securing it with the original screws.

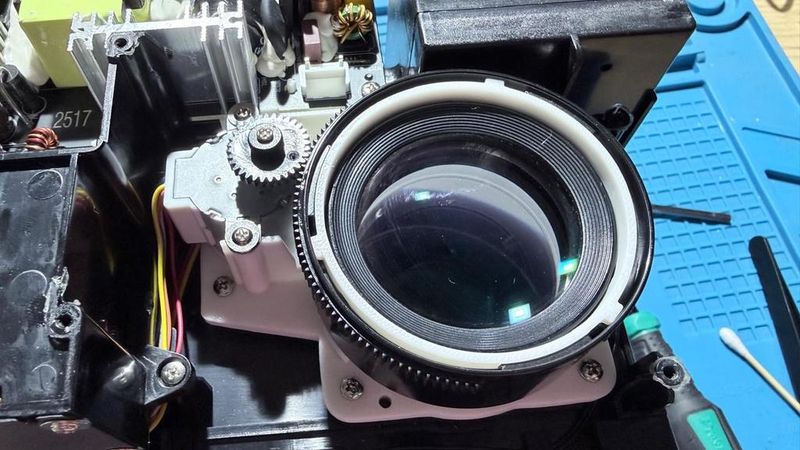

7. Secure the motor: Screw the focus motor onto your new printed bracket (again, using its original screws). Before fully tightening, double-check that the motor gear makes firm and precise contact with the teeth on the lens ring.

8. Reassemble: Reassemble the rest of the projector by reversing the teardown steps. You are good to go!

Procedimiento de Instalación (Español)

1. Apertura del equipo: Abre con cuidado la carcasa del proyector. Te recomiendo ampliamente buscar un video de "teardown" o desensamble del Wanbo Vali 1 en YouTube para guiarte y evitar romper las pestañas de plástico de la cubierta.

2. Liberar el motor: Desatornilla el motor de enfoque de la pieza rota. Guarda muy bien todos los tornillos, ya que utilizaremos todo el hardware original para el nuevo montaje.

3. Extraer el soporte dañado: Desmonta y retira con cuidado la estructura completa de plástico que sostiene el lente.

4. Rescatar los componentes: Retira el lente de enfoque y la pequeña placa electrónica de la pieza de plástico original que vamos a desechar.

5. Preparar la pieza impresa: Coloca e instala el lente y la placa electrónica en tu nueva pieza impresa en 3D, asegurándote de que encajen a la perfección en su posición.

6. Montaje en el chasis: Monta el nuevo ensamble de vuelta en el bloque óptico del proyector, fijándolo con los tornillos originales.

7. Fijar el motor: Atornilla el motor a tu nuevo soporte impreso (usando nuevamente su tornillería original). Antes de apretar por completo, verifica que el engrane del motor haga un contacto firme y preciso con los dientes del anillo del lente.

8. Cierre del equipo: Vuelve a ensamblar el resto del proyector siguiendo los pasos de desarme a la inversa. ¡Listo!

Disassembly: https://youtu.be/NRD37f-MC94?si=p_1FZaFOL0lL4efu
